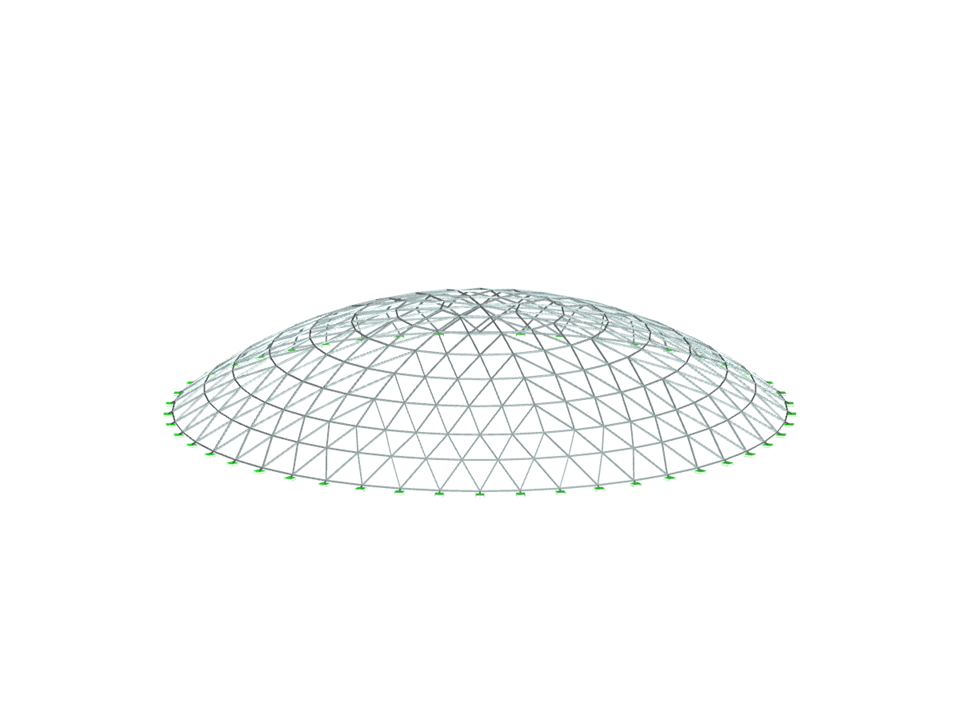

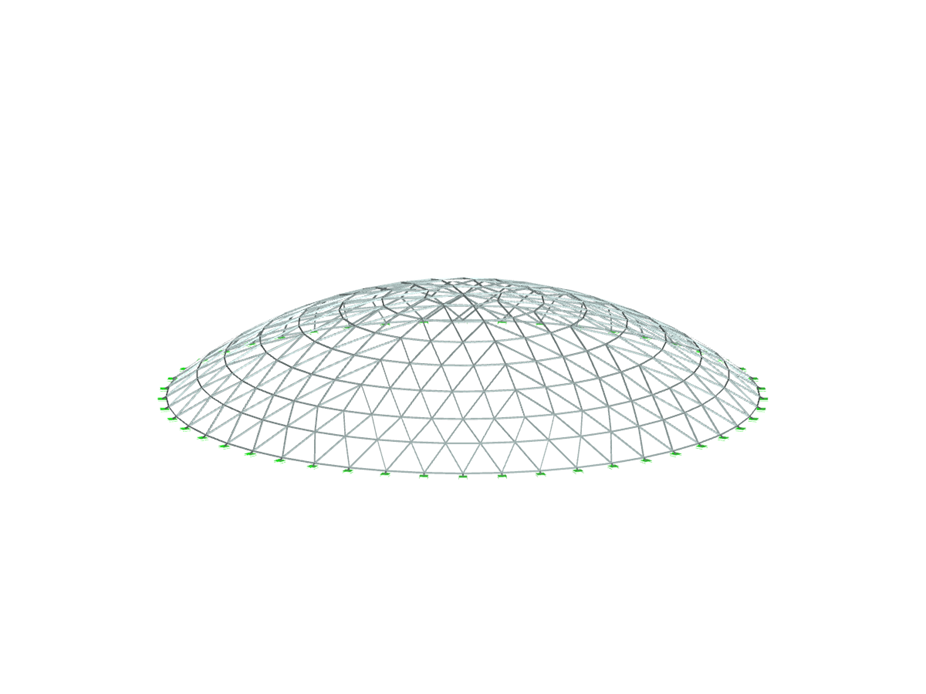

Данная модель представляет собой шарнирно опертый купол из алюминиевых профилей, рассчитанных по американским и европейским нормам.
Алюминиевый купол для крышки нефтегазового резервуара
| Количество узлов | 322 |
| Количество линий | 792 |
| Количество стержней | 792 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 4 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 5 |
| Общий вес | 12,213 t |
| Размеры | 81,222 x 42,623 x 57,436 m |
