Вопрос:

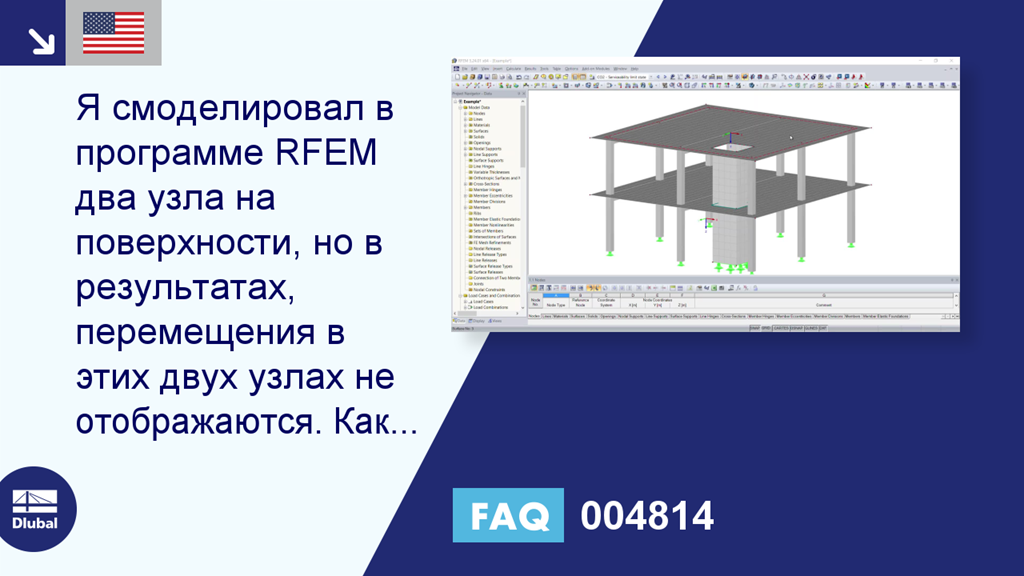

Я смоделировал в программе RFEM два узла на поверхности, но в результатах, перемещения в этих двух узлах не отображаются. Как это можно решить?
Ответ:
После создания узлов, для которых требуется отобразить перемещение, нужно всегда убедиться, что они принадлежат к какой-то поверхности.
Если эти два узла не соединены с линией, тогда, чтобы они учитывались в расчете конечных элементов, необходимо интегрировать их в сетку.
Чтобы интегрировать объекты, не используемые в сетке, выберите в меню возможность «Расчет» → «Параметры сетки КЭ», после чего откроется диалоговое окно «Сетка КЭ». Здесь потом требуется отметить флажок «Интегрировать неиспользованные объекты в поверхности».
После вычисления будут перемещения данных узлов отображаться в Таблице 4.2 Узлы - деформации.
