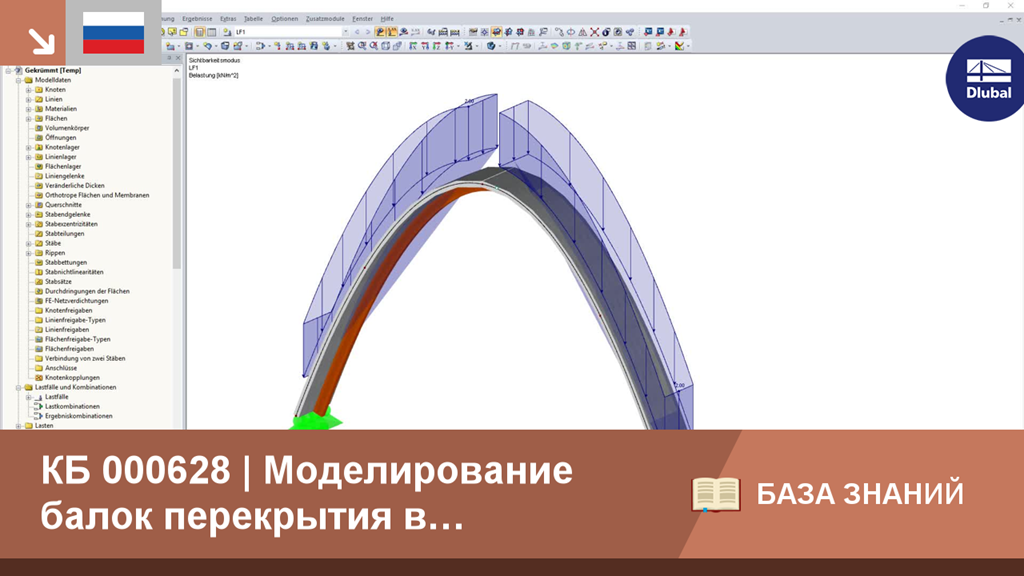

КБ 000628 | Моделирование балок перекрытия в поперечно-ламинированных деревянных конструкциях с ребрами

С помощью аддона Timber Design можно рассчитать деревянные колонны по методу ASD, принятому в 2018 году. С точки зрения безопасности и проектирования конструкций всегда очень важен точный расчёт прочности на сжатие и поправочных коэффициентов для деревянных стержней. В следующей статье будет проверяться максимальная критическая прочность на потерю устойчивости, рассчитанная с помощью аддона Timber Design, с помощью пошаговых аналитических уравнений в соответствии со стандартом NDS 2018, включая поправочные коэффициенты на сжатие, скорректированное расчетное значение сжатия и окончательное расчетное соотношение.

В этой статье с помощью дополнительного модуля RF-/TIMBER AWC проверяется адекватность пиломатериала размером 2x4, подвергнутого комбинированному двухосному изгибу и осевому сжатию. Все характеристики и нагрузки рассчитываемой балки-колонны основаны на примере E1.8 из пособия AWC Structural Wood Design Examples 2015/2018.

In RFEM 5 und RSTAB 8 in RF-/FUND Pro können die Fundamentabmessungen für alle fünf Fundamenttypen in einer benutzerdefinierten Bibliothek mit Fundamentvorlagen gespeichert und in anderen Modellen wieder verwendet werden.

В программе RFEM ориентированно-стружечная плита (OSB) доступна только в США и Канаде. Параметры материала взяты из «Руководства по спецификациям расчёта панелей».

Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений.

«Балка-плита» предлагает вам следующие преимущества:

• Возможна односторонняя и двухсторонняя обшивка
• Автоматический расчёт полужесткого соединения
  • Обрешётка
  • Скоба для обшивки
  • Пользовательское обшивка
• Представление в виде полного геометрического 3D объекта (рама, поперечина, колонна, обшивка, скобы), включая эксцентриситет
• Учет отверстий через ячейки поверхности
• Расчет элементов конструкции в аддоне Расчёт деревянных конструкций
• Независимо от материала (например, гипсокартон с холодногнутыми профилями или гипсоволокнистые плиты в качестве покрытия)

• K пояснительному видео

У вас есть возможность выполнить расчёт поверхностей на огнестойкость методом приведённого сечения. Редукция применяется по всей толщине поверхности. Можно выполнить расчётные проверки для всех древесных материалов, которые допустимы к расчёту.

Для поперечно-клеёной древесины, в зависимости от типа клея, можно выбрать, возможно ли отпадение отдельных частей обугленного слоя и можно ли ожидать повышенного обугливания в определенных участках слоя.
