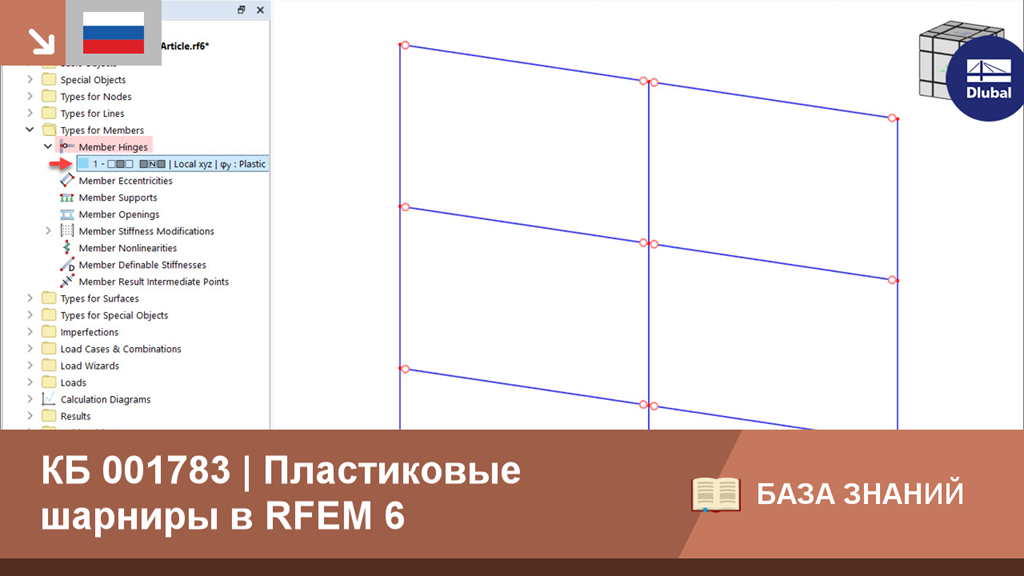

Пластические шарниры необходимы для расчета на вытяжку (Pushover Analysis, POA) как нелинейного статического метода сейсмического расчета конструкций. В RFEM 6 пластические шарниры можно определить как шарниры стержней. Из этого видео вы узнаете, как задать пластические шарниры с билинейными свойствами.
![Шарниры стержней в RFEM 6](/ru/webimage/036579/3432162/1_EN_NEW.jpg?mw=512&hash=e108b8b587ff8b2850456d29e44733ff7348d95f)
![KB 001829 | Определение билинеаризации кривой вытеснения (метод N2)](/ru/webimage/040495/3514716/beitrag_en.png?mw=512&hash=3e2f0d632077789d4057f3f5f70913e5dbcdd9e6)
![Определение кривых зависимости](/ru/webimage/009868/468046/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![КБ 001880 | Расчёт вантовых конструкций в RFEM 6 и RSTAB 9](/ru/webimage/049985/3840051/Seil_QS_EN.png?mw=512&hash=83dd891c6124be9c686441c4b37fe92db2c2062d)
![Функция 002605 | Ввод данных](/ru/webimage/040918/3529417/40918_EN.png?mw=512&hash=afe085f2f04f78026b227db9136559e2f42b2a6f)
Диаграммный метод расчёта управляется недавно представленным типом анализа в сочетаниях нагрузок. Здесь у вас есть доступ к выбору распределения и направления горизонтальной нагрузки, выбору постоянной нагрузки, выбору желаемого спектра реакций для определения целевого перемещения и настройкам диаграммного метода расчёта для его применения.
В настройках диаграммного метода расчёта можно изменить приращение возрастающей горизонтальной нагрузки и указать условие остановки расчёта. Кроме того, можно легко настроить точность итеративного определения целевого смещения.
![Диаграммный метод расчёта для RFEM 6](/ru/webimage/043462/3584245/Screenshot_09-01-2023_11.28.37.png?mw=512&hash=5955acddf5da93ad0bcdba991797e224be928b1c)
- Учет нелинейной работы компонентов с помощью стандартных пластических шарниров для стали (FEMA 356, EN 1998‑3) и нелинейной работы материала (каменная кладка, сталь - билинейные, пользовательские рабочие кривые)
- Прямой импорт масс из загружений или сочетаний нагрузок для приложения постоянных вертикальных нагрузок
- Пользовательские спецификации для учета горизонтальных нагрузок (стандартизованных по собственной форме или равномерно распределенных по высоте масс)
- Определение кривой зависимости с выбором предельного критерия расчета (смятие или предельная деформация)
- Преобразование кривой зависимости в спектр несущей способности (формат ADRS, система с одной степенью свободы)
- Билинейризация спектра несущей способности по норме EN 1998‑1:2010 + A1:2013
- Преобразование примененного спектра реакций в требуемый спектр (формат ADRS)
- Определение целевого перемещения по EC 8 (метод N2 по Fajfar 2000)
- Графическое сравнение несущей способности и требуемого спектра
- Графическая оценка критериев приемлемости предварительно заданных пластических шарниров
- Отображение результатов значений, используемых в итеративном расчёте целевого перемещения
- Доступ ко всем результатам расчета конструкций в отдельных уровнях нагрузки
![Функция 002604 | Вычисление и результаты](/ru/webimage/040933/3529524/2023-05-29-14-57-30.png?mw=512&hash=ff6f2d3f2d9069a58d76430dfd3e90065faac631)
В ходе расчета выбранная горизонтальная нагрузка будет постепенно увеличиваться. Статический нелинейный расчет выполняется для каждого шага нагрузки до достижения заданного предельного условия.
Результаты диаграммного метода расчёта весьма обширны. С одной стороны, конструкция анализируется на ее деформационное поведение. Это может быть представлено в виде кривой зависимости деформации от силы (кривая несущей способности). Во втором случае эффект спектра реакций можно отобразить также в изображении ADRS (спектр реакций при ускорении-смещении). На основе этих двух результатов программа автоматически определяет целевое перемещение. Процесс можно оценить графически и в таблицах.
Затем отдельные критерии приемлемости могут быть оценены в графическом виде и оценены (для следующего шага нагрузки целевого перемещения, но также для всех других шагов нагрузки). Результаты статического расчета также доступны для отдельных шагов нагрузки.
![Отображение кривой толчка на диаграммах расчета в RF-DYNAM Pro](/ru/webimage/006818/1584865/4-en-png-png.png?mw=512&hash=5af61e5a2210e763b3fd0f579633021642f3d559)
В RFEM можно определять кривые зависимости (также называемые кривыми ёмкости) и экспортировать их в Excel.
С помощью дополнительного модуля RF-DYNAM Pro - Equivalent Loads можно автоматически создать распределение нагрузок в соответствии с собственной формой и экспортировать его в качестве загружения в RFEM.
