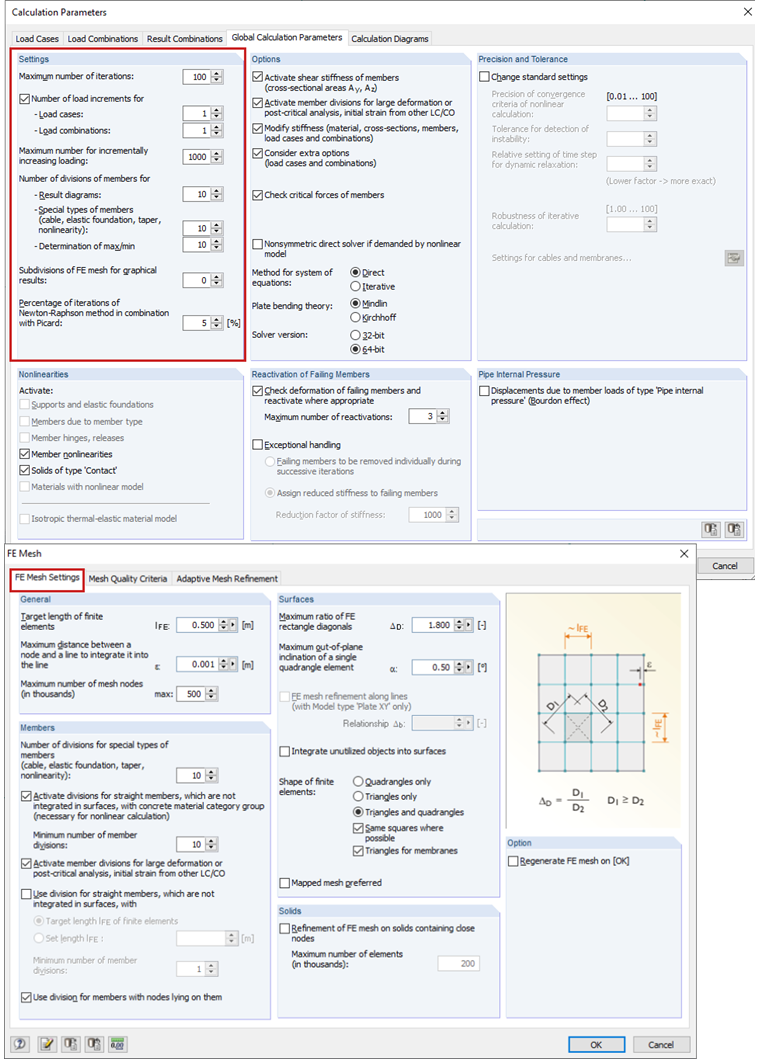

- В большинстве случаев эти различия можно объяснить отсутствием сходимости. Увеличение количества итераций и приращений в параметрах расчета и настройках сетки КЭ должно помочь (см. Изображение 01).
- Большие скачки жесткости приводят к численным проблемам, которые приводят к ошибкам в оценке результатов. В RSTAB это не является большой проблемой для полной и аналитической функции подхода. В RFEM, с другой стороны, используются подходы аппроксимации, которые с большей вероятностью предотвращают большие изменения жесткости. Примером этого являются жесткие элементы (очень высокой жесткости), которые соединяются с более мягкими поверхностями или стержнями. В этом случае жесткий элемент можно заменить балочным элементом с жестким поперечным сечением или с помощью элементов жесткости с высокой жесткостью.

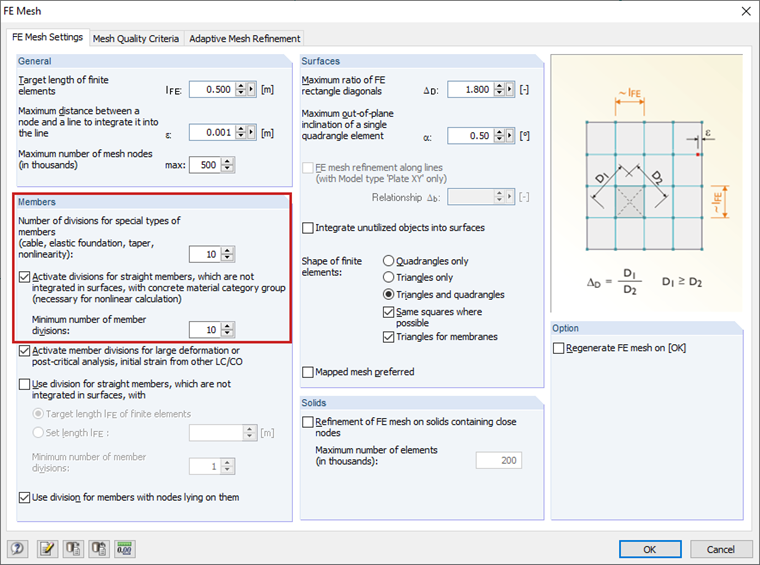

- В случае стержней с упругим основанием также могут возникнуть отклонения. Если стержни не разделены или разделены лишь приблизительно, возникают проблемы сходимости. Практическое решение - выбрать «более тонкое» распределение стержней в настройках сетки КЭ (см. Изображение 02).

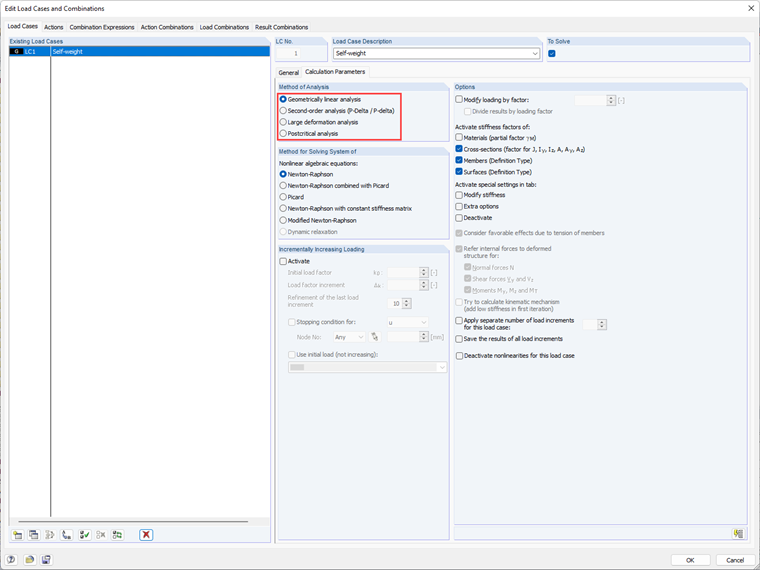

- В случае нелинейных систем также может помочь изменение типа расчета (см. Рисунок 3).
Вопрос
Почему сумма нагрузок отличается от суммы опорных сил? В чем его причина?
