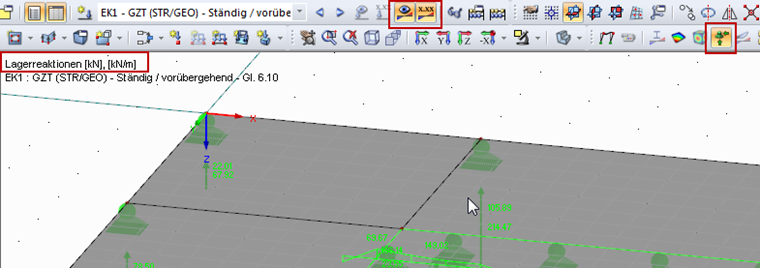

- Проверьте, рассчитаны ли результаты для выбранного загружения и активированы ли опорные реакции (см. Рисунок 01).

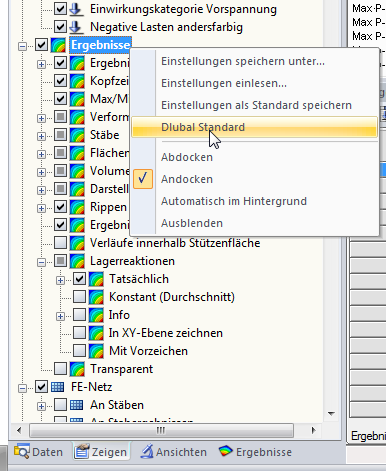

- Если это не помогло, возможно, проблема была вызвана настройками в навигаторе «Изобразить». В этом случае рекомендуется сбросить настройки в навигаторе «Изобразить» на значения по умолчанию, открыв навигатор «Изобразить». Затем щелкните правой кнопкой мыши запись в навигаторе и откройте контекстное меню, показанное на рисунке ниже. В контекстном меню можно выбрать запись «Dlubal по умолчанию». Таким образом, настройки будут сброшены на значение по умолчанию, и отображение опорных сил должно снова заработать.
Вопрос
Я хочу графически отобразить нагрузки на опоры на моем экране. К сожалению, по какой-то причине она больше не работает.
В конфигурации предельного состояния по пригодности к эксплуатации можно регулировать различные расчётные параметры сечений. Можно контролировать применяемое условие сечения для анализа деформации и ширины раскрытия трещин.
Могут быть активированы следующие настройки:
- Состояние с трещинами, рассчитанное от соответствующей нагрузки
- Состояние с трещинами, определённое как пакет из всех расчётных ситуаций ПСПЭ
- Состояние сечения с трещинами - независимо от нагрузки
На вкладке 'Расчетные опоры и прогиб' в разделе 'Изменить стержень' можно четко сегментировать стержни с помощью оптимизированных окон ввода. В зависимости от опор, автоматически используются пределы деформаций для консольных или однопролетных балок.
Задав расчетную опору в соответствующем направлении в начале стержня, на конце стержня и в промежуточных узлах, программа автоматически распознает сегменты и длины сегментов, к которым относится допустимая деформация. На основе заданных расчётных опор оно автоматически определит, является ли это балкой или консолью. Придание вручную, как в предыдущих версиях (RFEM 5), больше не требуется.
Функция 'Пользовательские длины' позволяет изменить контрольные длины в таблице. Соответствующая длина сегмента всегда используется по умолчанию. Если исходная длина отличается от длины сегмента (например, в случае криволинейных стержней), ее можно скорректировать.
Эта функция также способствует наглядному изображению результатов. Плоскости отсечения - это секущие плоскости, которые можно произвольно размещать в модели. Зона перед или за плоскостью будет скрыта на изображении. Таким образом, можно четко и просто показать результаты, например, в пересечении или в твердом теле.
Результаты напряжений в телах могут отображаться в виде цветных точек в конечных элементах.
