Вопрос
Как изменить допустимый диапазон толщины материала в модуле RF-/ALUMINUM или RF-/STEEL EC3?
Ответ:

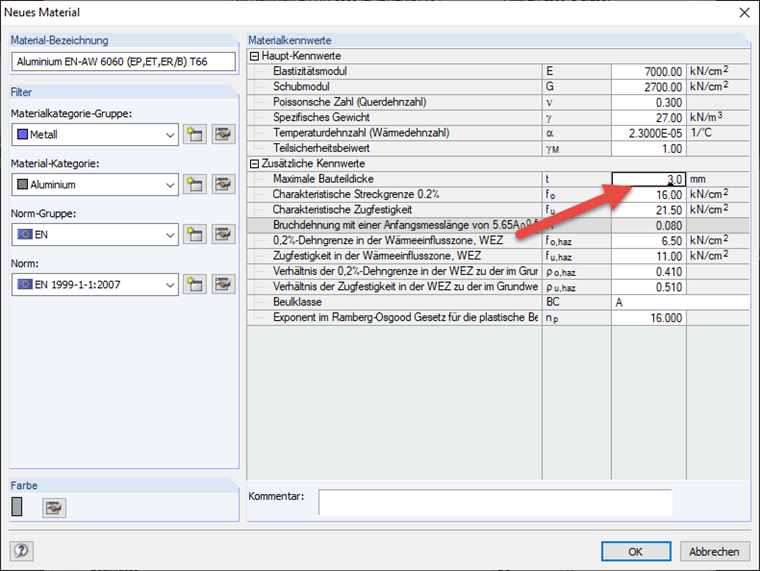

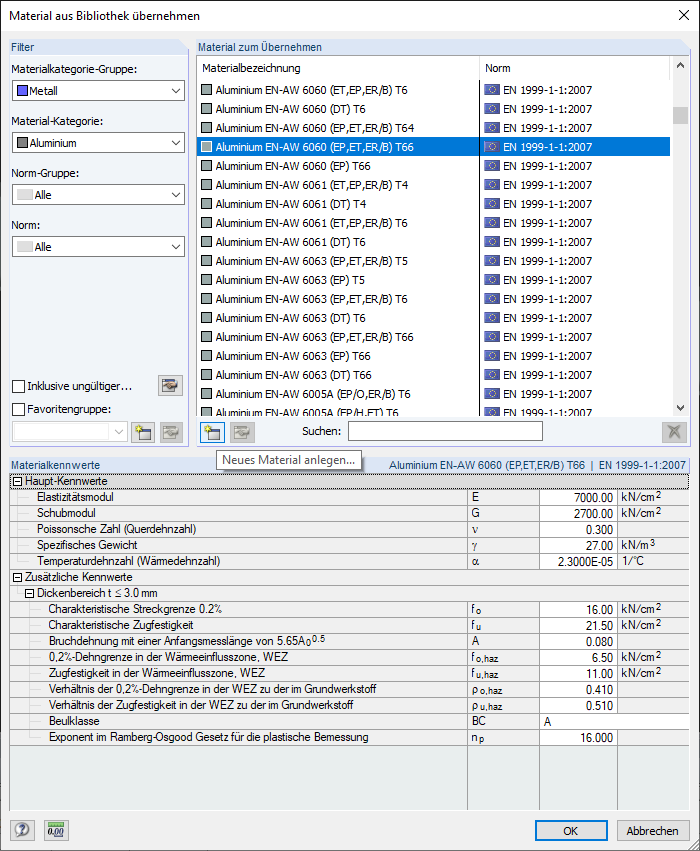

Пределы не могут быть изменены в упомянутых дополнительных модулях. Тем не менее, вы можете создать новый материал с измененными пределами на основе желаемого материала. На рисунке 01 показано диалоговое окно библиотеки материалов. Выберите подходящий основной материал и нажмите кнопку «Создать новый материал ...». В следующем диалоговом окне можно присвоить материалу новое имя и изменить все параметры материала.
