Вопрос

Можно ли в программе RFEM создать или создать параллельные сочетания нагрузок для геометрически линейного расчета и расчета второго порядка (включая несовершенства)?

Ответ:

Да это так.

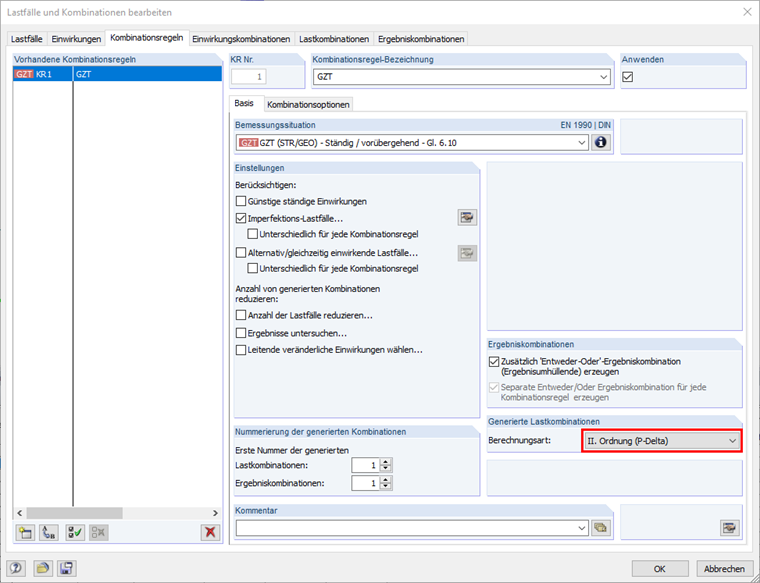

Если вы активируете функцию автоматического создания сочетаний в RFEM или RSTAB, то сочетания нагрузок для расчетной ситуации «ULS», например, будут установлены автоматически в соответствии с расчетом второго порядка.

Комбинированное выражение для расчета по методу второго порядка, включая несовершенство

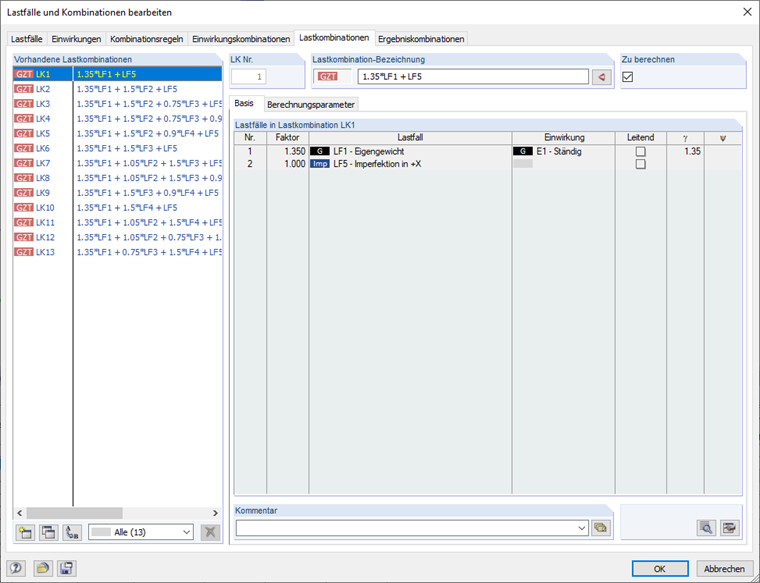

Таким образом, можно получить список сочетаний нагрузок на основе определенных загружений, которые рассчитываются по методу второго порядка. Также можно активировать учет загружений типа несовершенство.

Создание CO с загружениями типа несовершенство

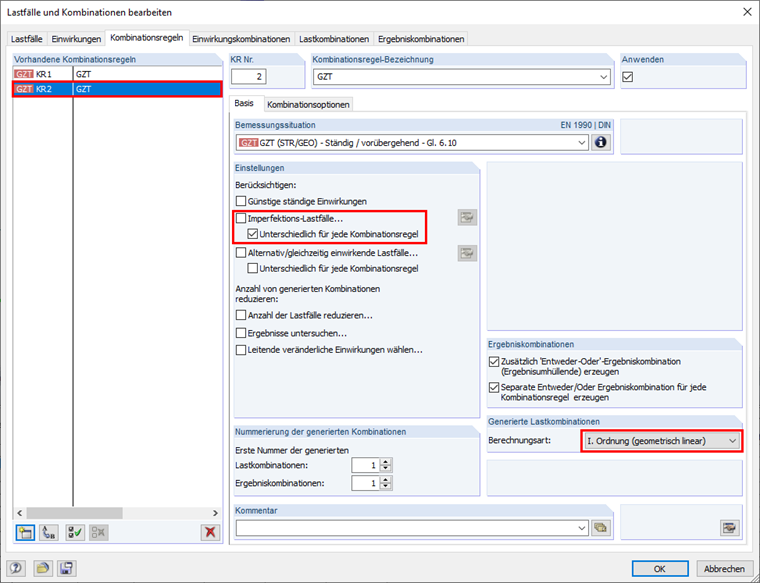

Для создания сочетаний нагрузок в соответствии с геометрически линейным расчетом (без несовершенств) в дополнение к существующим сочетаниям нагрузок, рассчитанным по методу второго порядка, включая несовершенства, можно создать для этого другое выражение сочетания. Теперь в этой дополнительной комбинации можно выбрать расчетную ситуацию «ULS». Однако в качестве метода расчета можно выбрать только «геометрически линейный расчет» и отменить выбор загружений типа несовершенство.

Дополнительное выражение для сочетаний нагрузок по геометрически линейному расчету

Дополнительное выражение для сочетаний нагрузок по Первая порядка

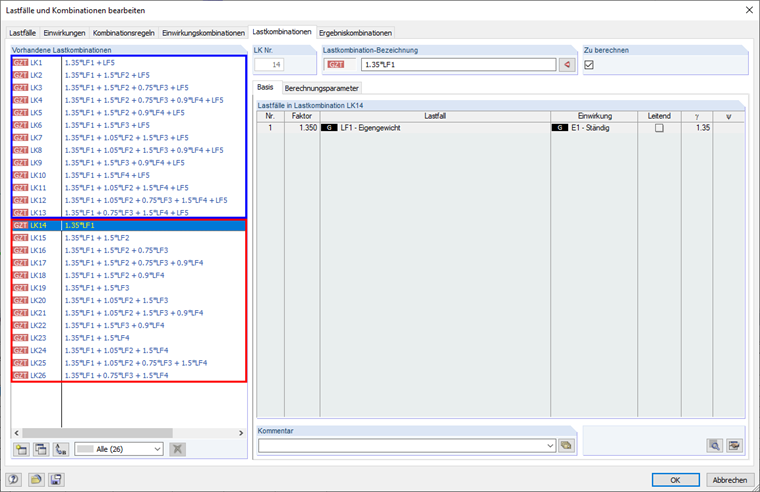

В результате мы получим сочетания нагрузок в соответствии с анализом второго порядка, включая несовершенства (отмечены синим цветом на рисунке ниже) и сочетания нагрузок в соответствии с геометрически линейным расчетом без несовершенств (отмечены красным на рисунке ниже).

Сочетания нагрузок по геометрически линейному расчету и анализу второго порядка

Этот подход можно использовать, например, для выполнения расчета устойчивости по методу второго порядка (включая несовершенства) на части конструкции и по методу эквивалентных стержней или методу колонны модели на отдельных конструктивных элементах.

Кроме того, во вкладке «Выражения комбинирования» можно заранее настроить нумерацию отдельных групп внешних линий. Например, одна группа может начинаться с CO 100, а вторая - с CO 200. Таким образом можно достичь лучшего обзора или распределения СО.
