- EN 1991-1-4
- ASCE/SEI 7-16
- NBC 2015
Вопрос

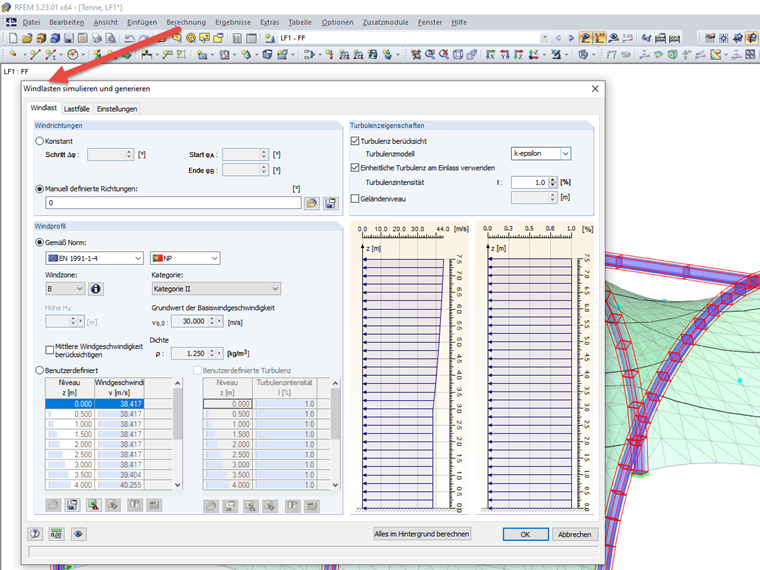

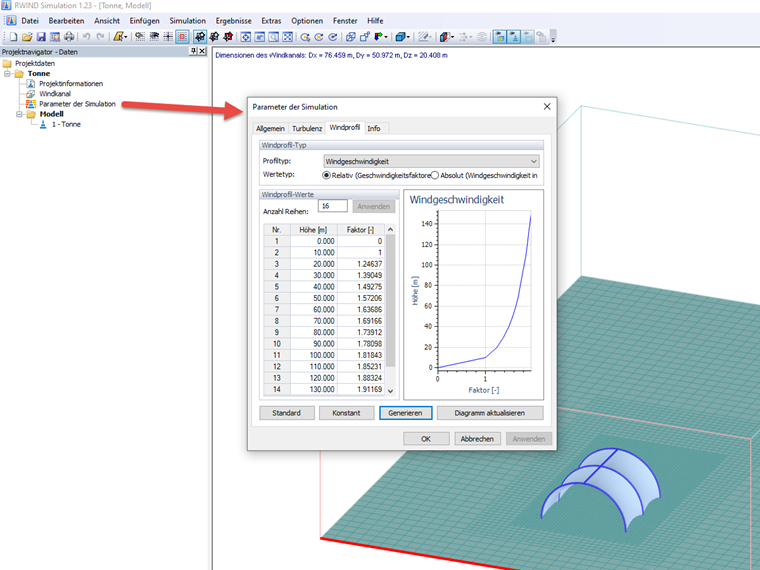

Где можно для численного расчета в аэродинамической трубе в программе RWIND Simulation задать диаграмму скорости ветра в соответствии с определенной нормой?
Г-н Нимейер отвечает за разработку программ RFEM, RSTAB, RWIND Simulation, а также за расчеты мембранных конструкций. Кроме того, он обеспечивает также контроль качества наших программ и поддержку пользователей.
![КБ 001870 | Статический расчет с ветровыми нагрузками, основанными на экспериментально измеренных давлениях в программах RWIND 2 и RFEM 6](/ru/webimage/046682/3668998/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![КБ 001871 | Методы интерполяции для экспериментально измеренных давлений в RWIND 2](/ru/webimage/046719/3671135/05-en.png?mw=512&hash=b8c85e6996e48fffa186f5f01385ba17a2ac1f36)
![Рисунок 1: Модель из контрольного примера](/ru/webimage/046033/3651680/006.jpg?mw=512&hash=024c9db11178358cdab5075631e47165e2e4f513)
![Рисунок 1: Влияние направления ветра](/ru/webimage/044683/3627810/005.jpg?mw=512&hash=030e1c50257d7fa96f0e7ffc96c49be2668cfd9f)
![Характерная для 002819 | Величины поля потока](/ru/webimage/050342/3881104/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
В программах RFEM и RSTAB можно визуализировать величины поля потока давления, скорости, кинетической энергии и скорости рассеивания турбулентности при моделировании ветра.
Плоскости обрезки выравниваются по соответствующему направлению ветра.
![Характеристики 002746 | Анзац ветровой нагрузки](/ru/webimage/047175/3688544/47175.png?mw=512&hash=92558eee30ca35a36317ae0c81415eb079ba4e72)
Если у вас есть экспериментально определенные давления на поверхность, доступные для модели, вы можете применить их в модели конструкции в RFEM 6, обработать их в RWIND 2 и использовать в качестве ветровых нагрузок для расчёта конструкций в RFEM 6.
Wie Sie Die Die Eermittelten Werte ansetzen, erfahren Sie in diesem {%stronghttps://www.dlubal.com/ru/podderzhka-i-obuchenije/podderzhka/baza-znanij/001870 Fachbeitrag]].
![Характеристики 002649 | Отображение результатов RWIND непосредственно в RFEM 6](/ru/webimage/043004/3572831/2023-08-15-07-12-55.png?mw=512&hash=0b716b063ad4126a4590e42d13a7a1974c015cac)
Результаты RWIND можно изобразить прямо в основной программе. В «Навигатор - Результаты» выберите тип результата «Расчёт моделирования воздействий ветра» из списка выше.
На данный момент доступны следующие результаты, относящиеся к расчётной сетке RWIND:
- Давление на поверхность
- Коэффициент поверхности cp
- Расстояние от стены y+ (стационарный поток)
![Функция 002551 | Свободно регулируемая ветровая проницаемость для поверхностей](/ru/webimage/035403/3435910/35403_EN.png?mw=512&hash=e357887a3f1c878d13b4cfc9eb821533b9c3bc05)
С помощью RWIND 2 Pro вы можете легко нанести на поверхность проницаемость. Все, что вам нужно, это определение
- коэффициента Дарси D,
- коэффициента инерции I и
- длина пористой среды в направлении потока L,
для определения ограничений давления между передней и задней частью пористой зоны. Благодаря этой настройке вы получите поток через эту зону с отображением результатов, состоящим из двух частей, по обеим сторонам области зоны.
Но и это еще не все. Кроме того, создание упрощённой модели позволяет распознать проницаемые зоны и учитывать соответствующие отверстия в обшивке модели. Можно ли обойтись без сложного геометрического моделирования пористого элемента? Понятное дело - тогда у нас хорошие новости! Благодаря точному определению параметров проницаемости можно избежать именно этого неприятного процесса. Используйте эту функцию для моделирования проницаемых брезентов для строительных лесов, пылезащитных занавесок, сетчатых конструкций и т.д. Вы будете поражены!
Подробнее
