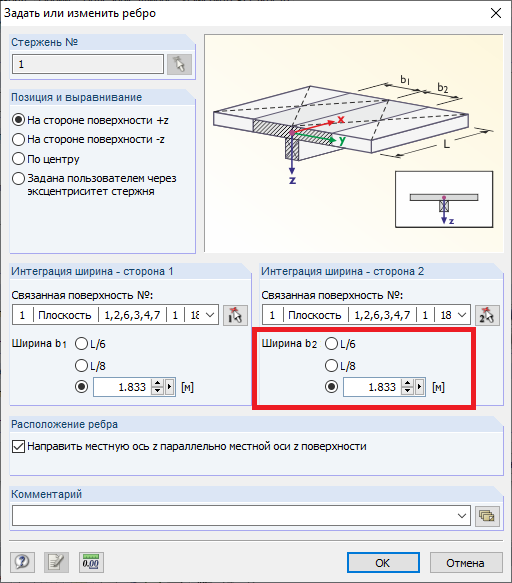

Кнопка выбора связанной поверхности активируется сразу после ввода или выбора ширины интеграции b2 (см. Рисунок 01).
Кнопка выбора связанной поверхности активируется сразу после ввода или выбора ширины интеграции b2 (см. Рисунок 01).
Результаты напряжений в телах могут отображаться в виде цветных точек в конечных элементах.
В конфигурации предельного состояния по пригодности к эксплуатации можно регулировать различные расчётные параметры сечений. Можно контролировать применяемое условие сечения для анализа деформации и ширины раскрытия трещин.
Могут быть активированы следующие настройки:
На вкладке 'Расчетные опоры и прогиб' в разделе 'Изменить стержень' можно четко сегментировать стержни с помощью оптимизированных окон ввода. В зависимости от опор, автоматически используются пределы деформаций для консольных или однопролетных балок.
Задав расчетную опору в соответствующем направлении в начале стержня, на конце стержня и в промежуточных узлах, программа автоматически распознает сегменты и длины сегментов, к которым относится допустимая деформация. На основе заданных расчётных опор оно автоматически определит, является ли это балкой или консолью. Придание вручную, как в предыдущих версиях (RFEM 5), больше не требуется.
Функция 'Пользовательские длины' позволяет изменить контрольные длины в таблице. Соответствующая длина сегмента всегда используется по умолчанию. Если исходная длина отличается от длины сегмента (например, в случае криволинейных стержней), ее можно скорректировать.
Эта функция также способствует наглядному изображению результатов. Плоскости отсечения - это секущие плоскости, которые можно произвольно размещать в модели. Зона перед или за плоскостью будет скрыта на изображении. Таким образом, можно четко и просто показать результаты, например, в пересечении или в твердом теле.
