Ответ:

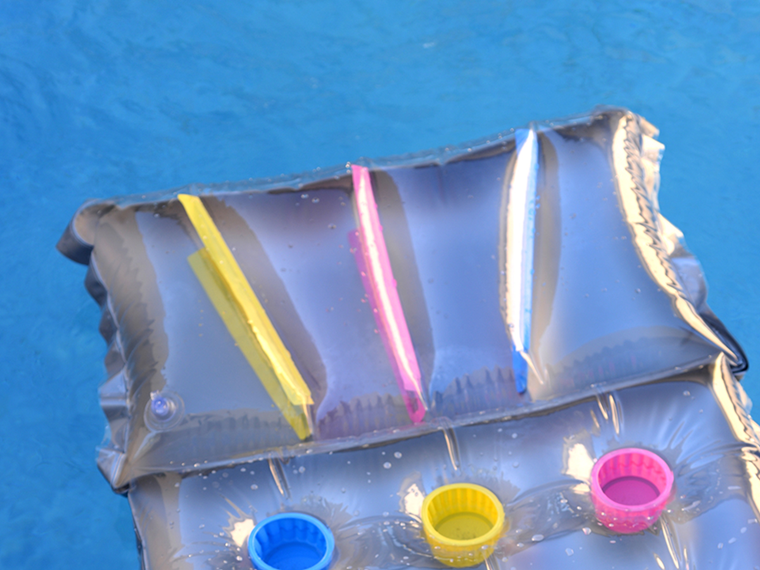

Воздухоопорный объект обычно состоит из наполненной воздухом подушки из фольги с внутренними и внешними элементами жесткости. Ее геометрическая форма затем зависит от:- действующего давления или общего объема воздуха в подушке
- распределения мембранных напряжений в пленочной оболочке
- местного размещения и расчета элементов жесткости
Подобную модель можно легко смоделировать в программе RFEM с помощью ее дополнительного модуля RF-FORM-FINDING, который рассчитать модель для определенных ситуаций нагрузки. Для ее создания достаточно лишь следовать следующим шагам:
- Откройте программу RFEM и активируйте дополнительный модуль RF‑FORM‑FINDING.
- Определите свойства материала пленки и закрытой воздушной среды.
- Для моделирования геометрии пленки подушки затем используйте требуемые элементы мембраны, включая элементы жесткости, которые нужно создать с помощью аппроксимации требуемой конечной геометрии.
- Теперь задайте напряжения мембраны для выполнения поиска формы на мембранном теле.
- Потом определите объем газа и опишите атмосферу внутри пленочной подушки.
- В загружении с категорией «Поиск формы» задайте внутреннее давление пленочной подушки для выполнения поиска формы с помощью нагрузки давлением газа.
- Определите телу пленочной подушки реалистичную опору.
- И наконец запустите расчет в дополнительном модуле RF-FORM-FINDING, чтобы получить требуемую конечную геометрию.
Способ нагружения затем можно смоделировать в следующем загружении. Для ее создания достаточно лишь следовать следующим шагам:
- Определите требуемое загружение и выберите соответствующую категорию нагрузки.
- Опишите рассчитываемую нагрузку с помощью имеющегося каталога нагрузок.
- Запустите расчет загружения, чтобы получить результаты на основе ранее определенной конечной геометрии.
