- Ось x' указывает направление местной оси линии x.
- Ось z' перпендикулярна к поверхности, на которой задан линейный шарнир.
- Ось y' - это касательная к плоскости поверхности, которая одновременно является результатом «правила правой руки».
Вопрос
Как интерпретируются знаки у результатов линейных высвобождений и шарниров?
Ответ:
Линейный шарнир - это в принципе и есть высвобождение линии, на котором высвобождается объект. Единственное отличие в том, что случае линейного высвобождения высвобождается вся поверхность, в то время как у линейного шарнира высвобождение определяется на линии соответствующей поверхности. Это значит, что высвобожденная поверхность - это та поверхность, на которой был задан линейный шарнир.Только не забудьте, что силы действуют всегда на исходной поверхности, то есть на неосвобожденной. В случае линейных шарниров это значит, что силы действуют на поверхность без линейного шарнира.
А теперь нужно уточнить правила знаков, то есть в каком направлении действует сила на поверхности. Но для этого необходимо знать местную ось линий x, а также местную поверхности ось z. Систему координат внутреннего шарнира следует понимать следующим образом:

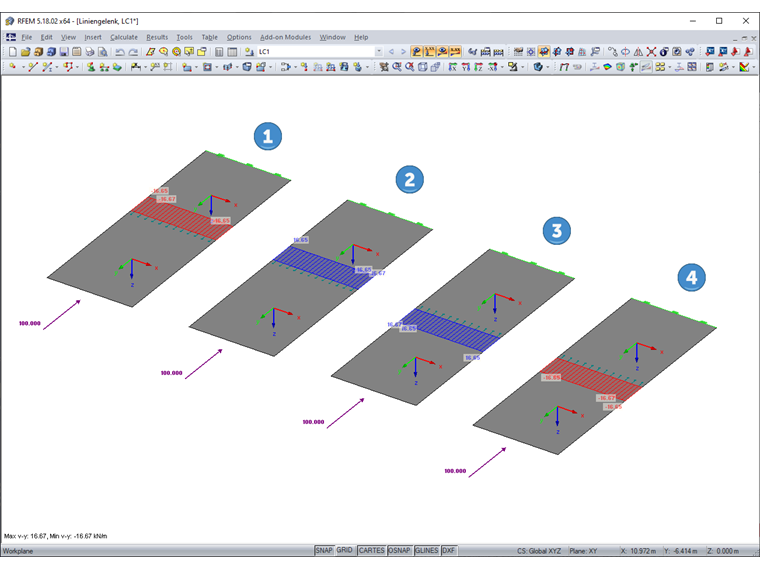

Пример 1
Ось линии x проходит вправо.
Ось поверхности z направлена вниз
⇒ Ось линейного шарнира y' направлена от исходной поверхности (= поверхность без линейного шарнира). И поскольку значение отображается с отрицательным знаком, сила действует в направлении исходной поверхности.Пример 2
Ось линии x проходит влево.
Ось поверхности z направлена вниз
⇒ Ось линейного шарнира y' ориентирована по направлению к исходной поверхности (= поверхность без линейного шарнира). И поскольку значение отображается с положительным знаком, сила действует в направлении исходной поверхности.Пример 3
Ось линии x проходит вправо.
Ось поверхности z направлена вниз
⇒ Ось линейного шарнира y' ориентирована по направлению к исходной поверхности (= поверхность без линейного шарнира). И поскольку результирующее значение отображается с положительным знаком, сила действует в направлении исходной поверхности по закону действия и противодействия.Пример 1
Ось линии x проходит влево.
Ось поверхности z направлена вниз
⇒ Ось линейного шарнира y' направлена от исходной поверхности (= поверхность без линейного шарнира). И поскольку результирующее значение отображается с отрицательным знаком, сила действует в направлении исходной поверхности по закону действия и противодействия.В отличие от линейных высвобождений, нельзя у линейных шарниров отобразить систему координат. Для примера, показанного на прилагаемом изображении, так рекомендуется не располагать линейный шарнир на той поверхности, к которой должен быть соотнесен результат, а ориентировать ось линии x так, чтобы ее ось y проходила в направлении желаемой поверхности. Для этого затем применится система координат линии.
У вас есть какие-нибудь вопросы?
