RWIND 2 | Результаты

Программы RWIND 2 и RFEM 6 теперь можно использовать для расчёта ветровых нагрузок на основе экспериментально измеренных давлений ветра на поверхности. Для распределения давления, измеренного в отдельных точках, по поверхностям можно применить, в основном, два метода интерполяции. Требуемого распределения давления можно достичь с помощью соответствующего метода и настроек параметров.

Создание контрольного примера для вычислительной гидродинамики (CFD) является важным шагом в обеспечении точности и надежности результатов моделирования. Этот процесс включает в себя сравнение результатов моделирования CFD с экспериментальными или аналитическими данными из реальных сценариев. Цель состоит в том, чтобы показать, что модель CFD может точно воспроизвести физические явления, которые она должна моделировать. В этом руководстве описаны основные шаги по разработке контрольного примера для CFD моделирования, от выбора подходящего физических сценариев до анализа и сравнения результатов. Тщательно выполняя эти шаги, инженеры и специалисты могут повысить достоверность своих моделей CFD и проложить путь к их эффективному применению в различных областях, таких как аэродинамика, аэрокосмические или экологические исследования.

Направление ветра играет решающую роль при формировании результатов моделирования вычислительной гидродинамики (CFD) , а также при расчёте конструкций зданий и инфраструктуры. Она является определяющим фактором в оценке того, как силы ветра взаимодействуют с конструкцией, влияя на распределение давления ветра и, следовательно, на реакции конструкции. Понимание влияния направления ветра имеет важное значение для разработки конструкций, которые могут противостоять различным силам ветра, обеспечивая безопасность и долговечность конструкций. Упрощенно, направление ветра помогает в точной настройке моделирования CFD и определении принципов проектирования конструкций для оптимальной производительности и устойчивости к воздействиям, вызванным ветром.

Результаты RWIND можно изобразить прямо в основной программе. В «Навигатор - Результаты» выберите тип результата «Расчёт моделирования воздействий ветра» из списка выше.

На данный момент доступны следующие результаты, относящиеся к расчётной сетке RWIND:

• Давление на поверхность
• Коэффициент поверхности cp
• Расстояние от стены y+ (стационарный поток)

K пояснительному видео

Вы уже знакомы с редактором для управления измельчением сетки? Он будет вам отличным помощником в работе! В чем может быть причина? Это ' просто - у вас есть следующие возможности:

• Графическая визуализация областей с измельчением сетки
• Обработка зон сеткой
• Отключение стандартного измельчения 3D-сетки с преобразованием в соответствующее ручное измельчение 3D-сетки.

Эти параметры помогут вам сформулировать подходящее правило для создания сетки всей модели, даже для моделей с необычными размерами. Используйте редактор для эффективного определения мелких деталей модели на больших зданиях или областей детализированной сетки в области покрытия модели. Вы будете поражены!

Программа RWIND Basic использует численную модель CFD (вычислительная гидродинамика) для моделирования воздушных потоков вокруг ваших объектов с помощью цифровой аэродинамической трубы. В процессе моделирования определяются удельные ветровые нагрузки, действующие на поверхности вашей модели, по результатам обтекания модели.

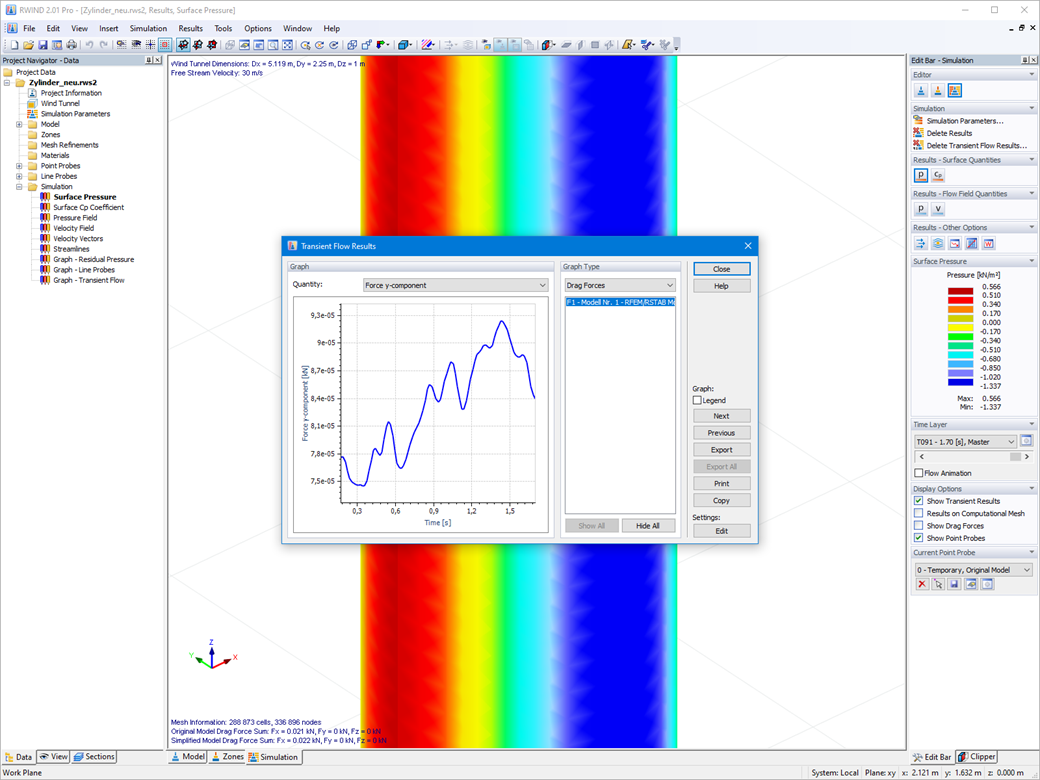

За само моделирование затем отвечает 3D сетка объемов. Для этого RWIND Basic выполняет автоматическое создание сетки на основе произвольно определяемых контрольных параметров. Для расчета ветровых потоков программа RWIND Basic предлагает стационарное решение, а RWIND Pro - переходный решатель для несжимаемых турбулентных потоков. Давление на поверхность, возникающее в результате результатов потока, экстраполируется на модель для каждого временного шага.
