Акселерограмма показывает, какое ускорение происходит в определенный момент времени. Эта диаграмма «ускорение - время» может быть использована для создания реакций 002687 или для выполнения метода временной истории . Многие акселерограммы представляют собой записи произошедших землетрясений.

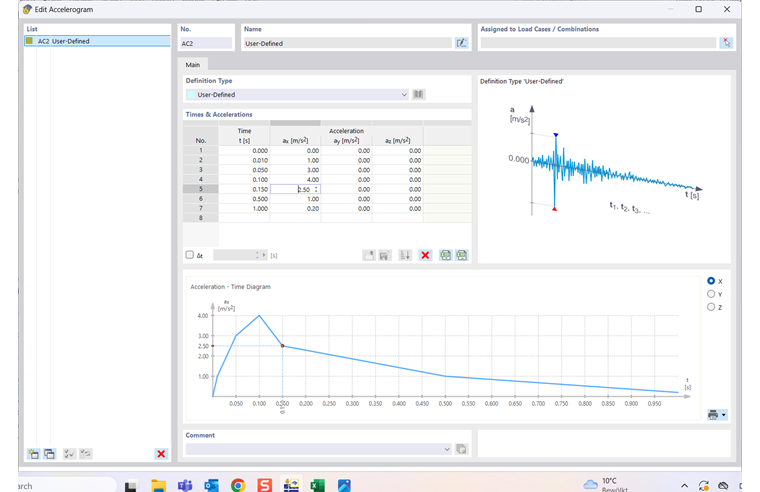

Управление акселерограммами , используемыми в модели, осуществляется в диалоговом окне «Акселерограмма».
Основное
На вкладке « Основные » вы можете указать тип акселерограммы и задать параметры.
Способ задания
Выберите способ определения акселерограммы. В списке есть два типа определений.
Заданный пользователем

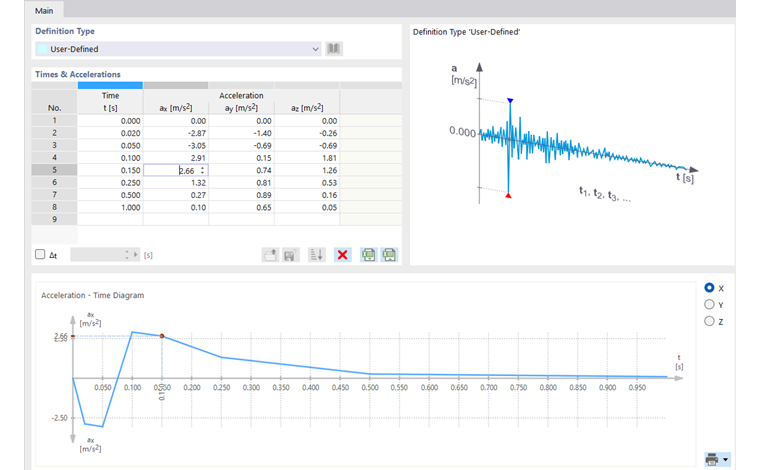

Если вы описываете акселерограмму пользовательским способом, вы можете указать значения характеристик в разделе ' Времена и ускорения ': Введите время t с соответствующими ускорениями aX, aY иZ построчно в таблицу.
Вы можете использовать таблицу для индивидуального определения диаграммы ускорение-время. Порядок ввода строк может быть произвольным. Таким образом, вы можете впоследствии добавить пары значений, которые лежат между уже заданными значениями.
Поскольку должна быть доступна согласованная временная диаграмма, значения отображаются красным цветом, если порядок неправильный. В этом случае используйте кнопку
, чтобы отсортировать строки в порядке возрастания.
Вы можете удалить выбранную строку таблицы с помощью кнопки
.
Кнопка
позволяет импортировать табличные значения диаграммы из Excel. Вы можете использовать кнопку
, чтобы экспортировать пользовательскую акселерограмму в Excel.
Функции хранения пользовательских акселерограмм в библиотеке и считывания их оттуда все еще находятся в стадии разработки. Поэтому кнопки
заблокированы.

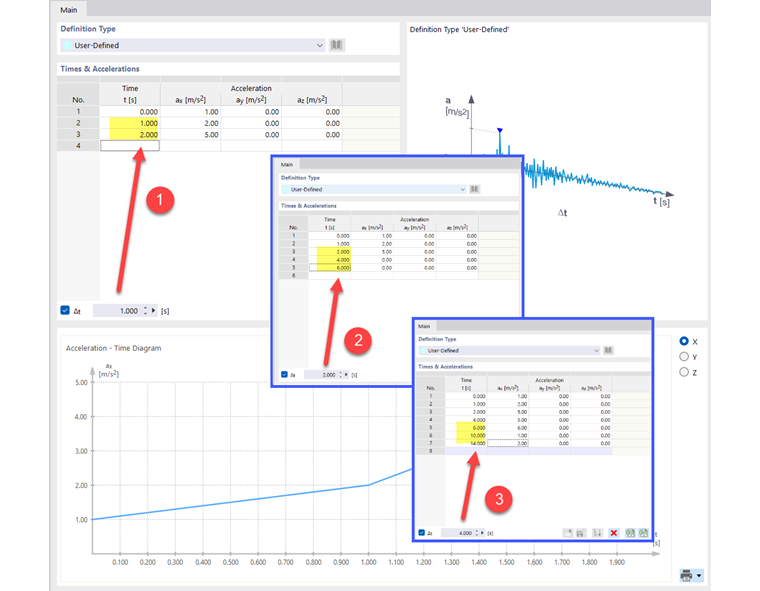

Если значения ускорения имеют постоянный интервал времени, активируйте флажок ΔT под таблицей. Затем введите шаг по времени в поле рядом с ним
. Если теперь ввести в таблицу ускорения, время будет установлено автоматически с шагомΔT. Вы можете настроить шаг ΔT в любое время, чтобы ввести другие значения с другим шагом времени.
В нижнем разделе показана диаграмма акселерограммы, созданная на основе спецификаций. Вы можете использовать кнопки X, Y и Z справа от рисунка, чтобы управлять отображением направления ускорения. Функции диаграммы описаны в главе Описанный спектр реакций.
Из базы данных

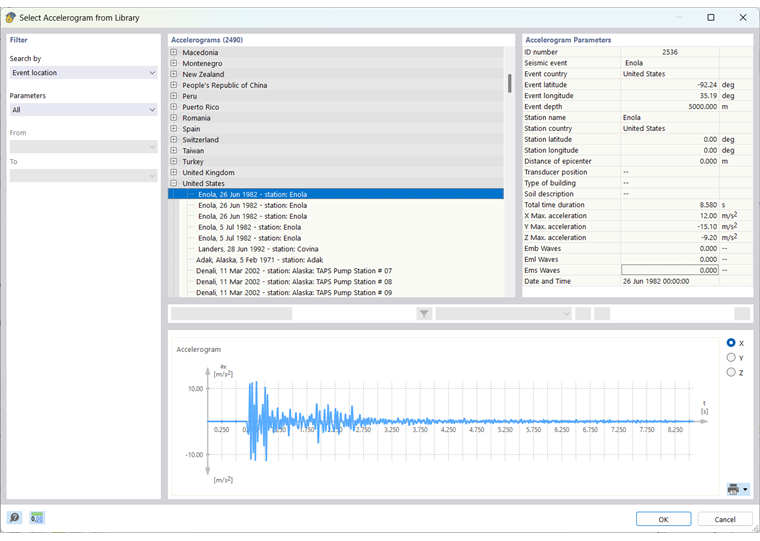

В программе доступна обширная библиотека акселерограмм, записанных при возникновении землетрясений. Функция использования пользовательских акселерограмм в этой библиотеке все еще находится в стадии разработки. Вызовите библиотеку с помощью кнопки
справа от списка.
Акселерограммы ' в библиотеке отсортированы по странам.
Выберите соответствующее землетрясение из списка ' акселерограмм '. Для этого пригодятся критерии из раздела ' Фильтр '. В зависимости от параметра возможны разные варианты.
Каждая акселерограмма характеризуется определенными ' параметрами акселерограммы ', такими как страна, долгота и широта, расстояние от эпицентра или продолжительность землетрясения. Эти характеристики отображаются в правой части библиотеки.
В нижней части вы можете увидеть диаграмму выбранной акселерограммы. Большинство акселерограмм показывают разные ускорения в трех глобальных направлениях. Вы можете использовать кнопки X, Y и Z справа от рисунка, чтобы управлять отображением направления ускорения. Функции диаграммы описаны в главе Описанный спектр реакций.
Нажмите «OK », чтобы перенести акселерограмму в диалоговое окно ' Новая акселерограмма '. Там же указываются такие параметры, как местоположение землетрясения, точка измерения и расстояние от эпицентра. Вы можете увидеть диаграмму в нижней части диалога. С помощью кнопок X, Y и Z вы можете переключаться между направлениями ускорения.

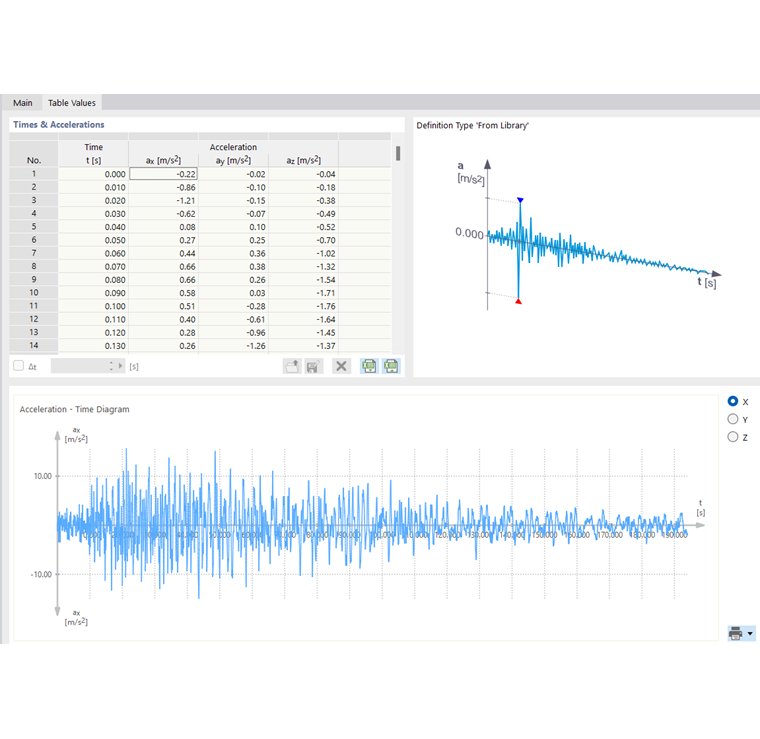

Табличные значения
Вкладка Табличные значения доступна только в том случае, если акселерограмма создана с использованием типа определения From Library .
На этой вкладке вы можете проверить шаги по времени с соответствующими ускорениями aX, aY иZ. Таким образом, таблица соответствует записи акселерограммы, описанной в разделе user-defined . Однако значения в этой таблице нельзя изменить.
