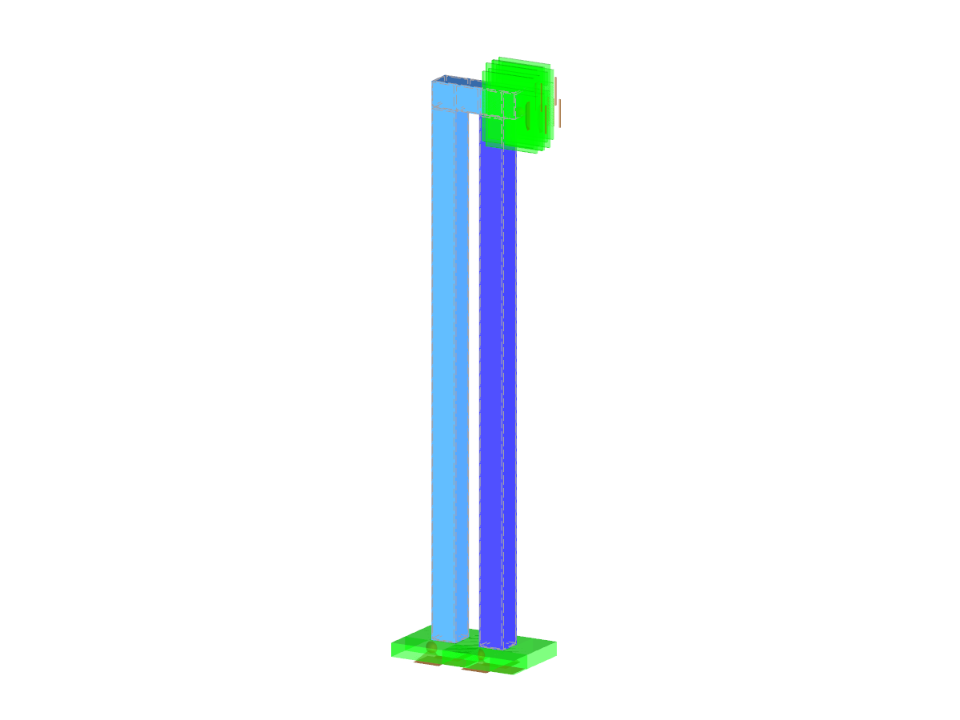

Определение максимального прогиба для четырех колонн, закрепленных снизу и соединенных жестким блоком наверху. Блок нагружен давлением и смоделирован с помощью упругого материала с высоким модулем упругости. Внешние колонны моделируются как ортотропный упругий материал, а внутренние колонны как ортотропный упруго-пластический материал с теми же параметрами упругости, что и у внешних колонн, и со свойствами пластичности, заданными по теории пластичности Цая-Ву.
Контрольный пример 000010 | 1
Количество узлов | 28 |
Количество линий | 49 |
Количество поверхностей | 24 |
Количество тел | 3 |
Количество загружений | 1 |
Размеры (метрические) | 0,650 x 0,550 x 1,300 m |
Размеры (имперские) | 2.13 x 1.8 x 4.27 feet |
Версия программы | 5.04.12 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
