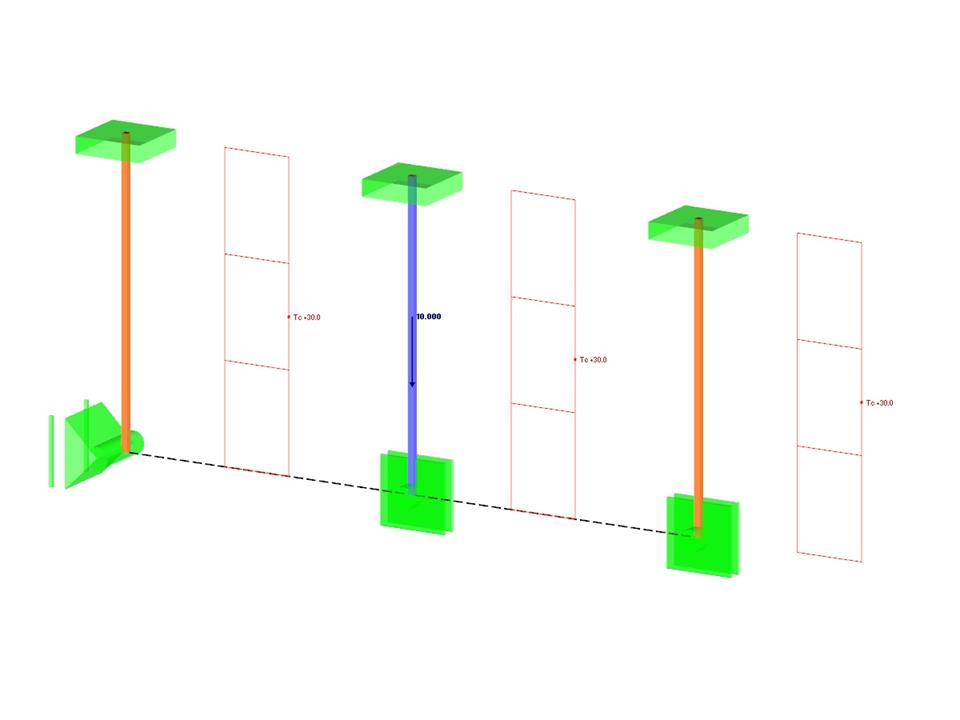

Конструкция фермы состоит из трех стержней - одного стального и двух медных, соединенных жестким стержнем. Конструкция загружена сосредоточенной силой и перепадом температур. Пренебрегая собственным весом, определите общий прогиб конструкции.
Контрольный пример 000076 | 2
Количество узлов | 6 |
Количество стержней | 5 |
Количество загружений | 1 |
Общий вес | 0,001 t |
Размеры (метрические) | 1,500 x 0,500 x 1,000 m |
Размеры (имперские) | 4.92 x 1.64 x 3.28 feet |
Версия программы | 8.07.15 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
