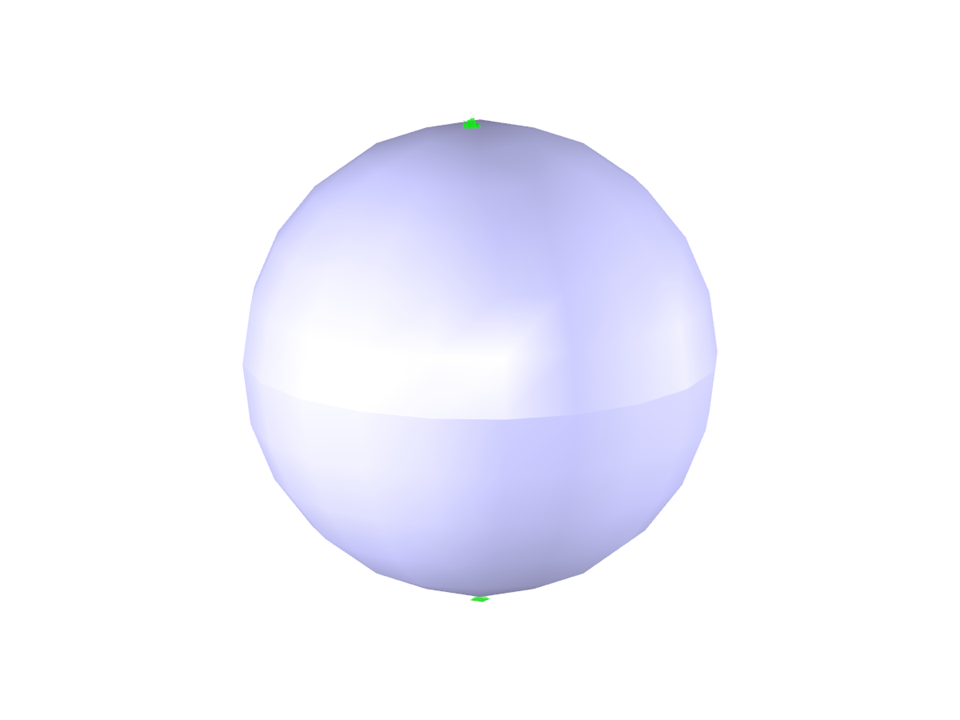

Сферическая мембрана воздушного потока заполнена газом под заданным атмосферным давлением и заданным объемом (эти значения используются только для задания модели КЭ). Определите избыточное давление внутри аэродинамического стержня вследствие данного предварительного напряжения изотропной мембраны. Для этого применяется дополнительный модуль RF-FORM-FINDING. Как в модуле RF-FORM-FINDING, так и в аналитическом решении не учитываются упругие деформации, в данном примере также не учитывается собственный вес.
Контрольный пример 000206 | 1
Количество узлов | 9 |
Количество линий | 5 |
Количество поверхностей | 2 |
Количество тел | 1 |
Количество загружений | 2 |
Общий вес | 0,038 t |
Размеры (метрические) | 5,481 x 5,465 x 5,011 m |
Размеры (имперские) | 17.98 x 17.93 x 16.44 feet |
Версия программы | 5.16.00 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
