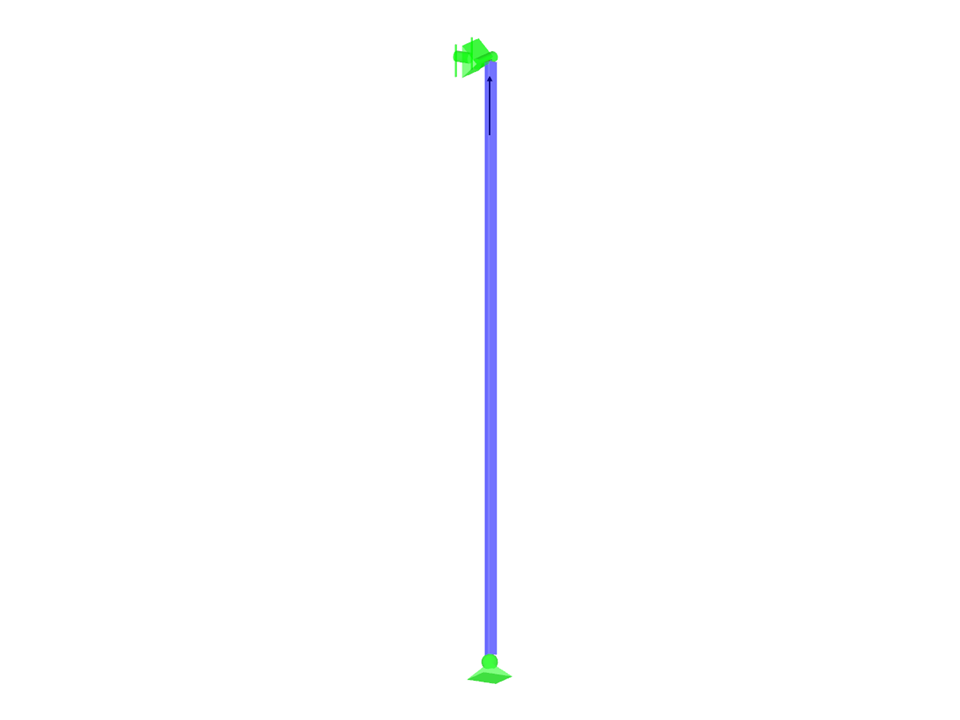

Стержень W-образного сечения ASTM A992 выбирается таким образом, чтобы выдерживать собственный вес 30 000 тысяч фунтов и временную нагрузку 90 000 тысяч фунтов при растяжении. Проверьте прочность стержня по LRFD и ASD.
Контрольный пример 001002 | 3
Количество узлов | 2 |
Количество линий | 1 |
Количество стержней | 1 |
Количество загружений | 2 |
Количество сочетаний нагрузок | 2 |
Общий вес | 0,270 t |
Размеры (метрические) | 0,655 x 0,655 x 9,799 m |
Размеры (имперские) | 2.15 x 2.15 x 32.15 feet |
Версия программы | 5.16.00 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
