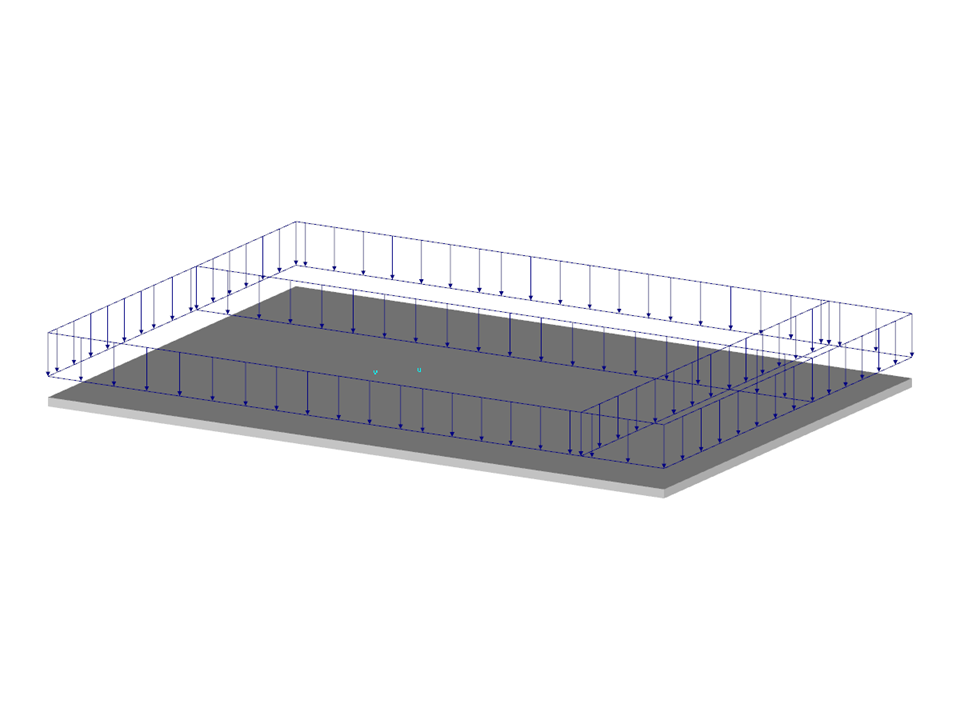

Железобетонная плита
Расчет железобетонных колонн и балок по норме ACI 318-14 в программе RFEM
Железобетонная плита
| Количество узлов | 41 |
| Количество линий | 28 |
| Количество поверхностей | 4 |
| Количество загружений | 5 |
| Количество сочетаний нагрузок | 64 |
| Количество расчетных сочетаний | 4 |
| Размеры (метрические) | 19,650 x 13,700 x 0,653 m |
| Размеры (имперские) | 64.47 x 44.95 x 2.14 feet |
| Версия программы | 5.07.03 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
