Модель, используемая в

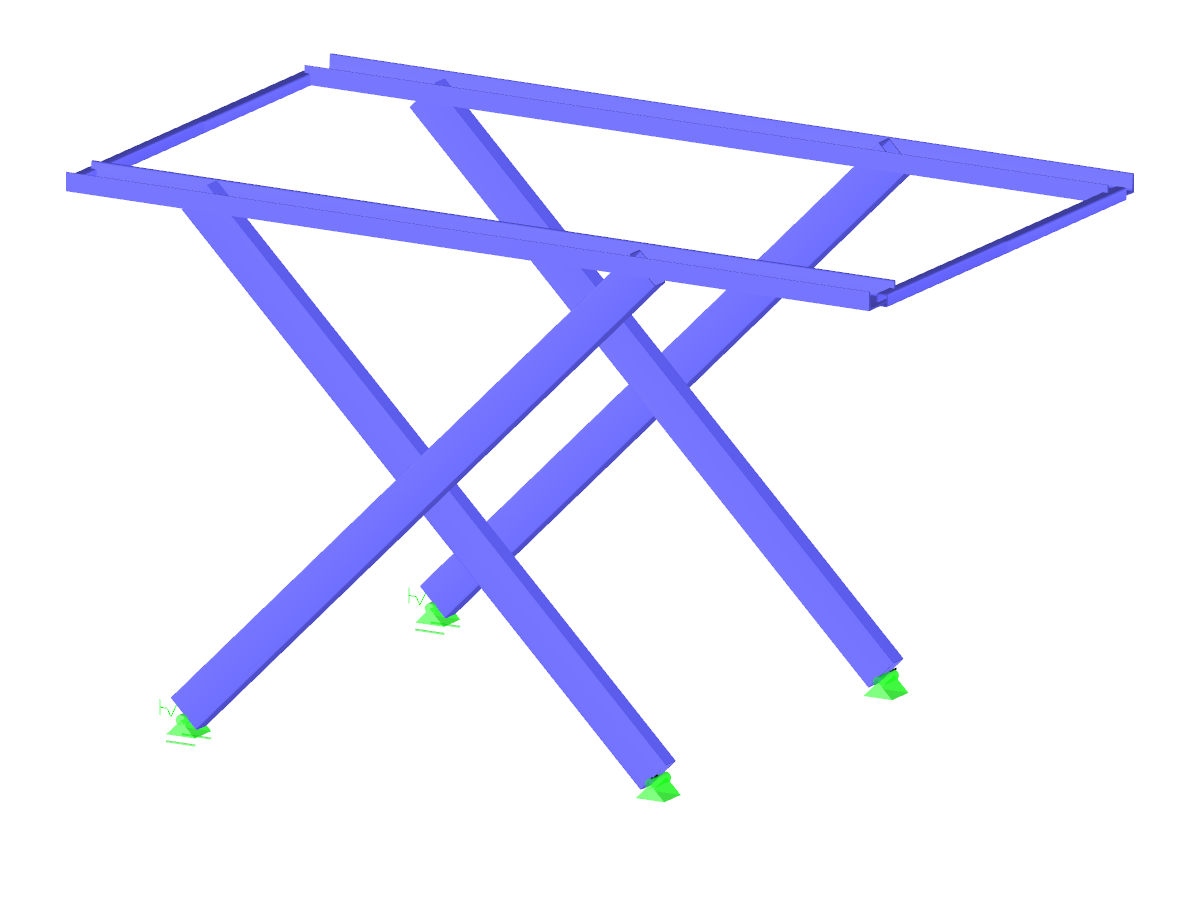

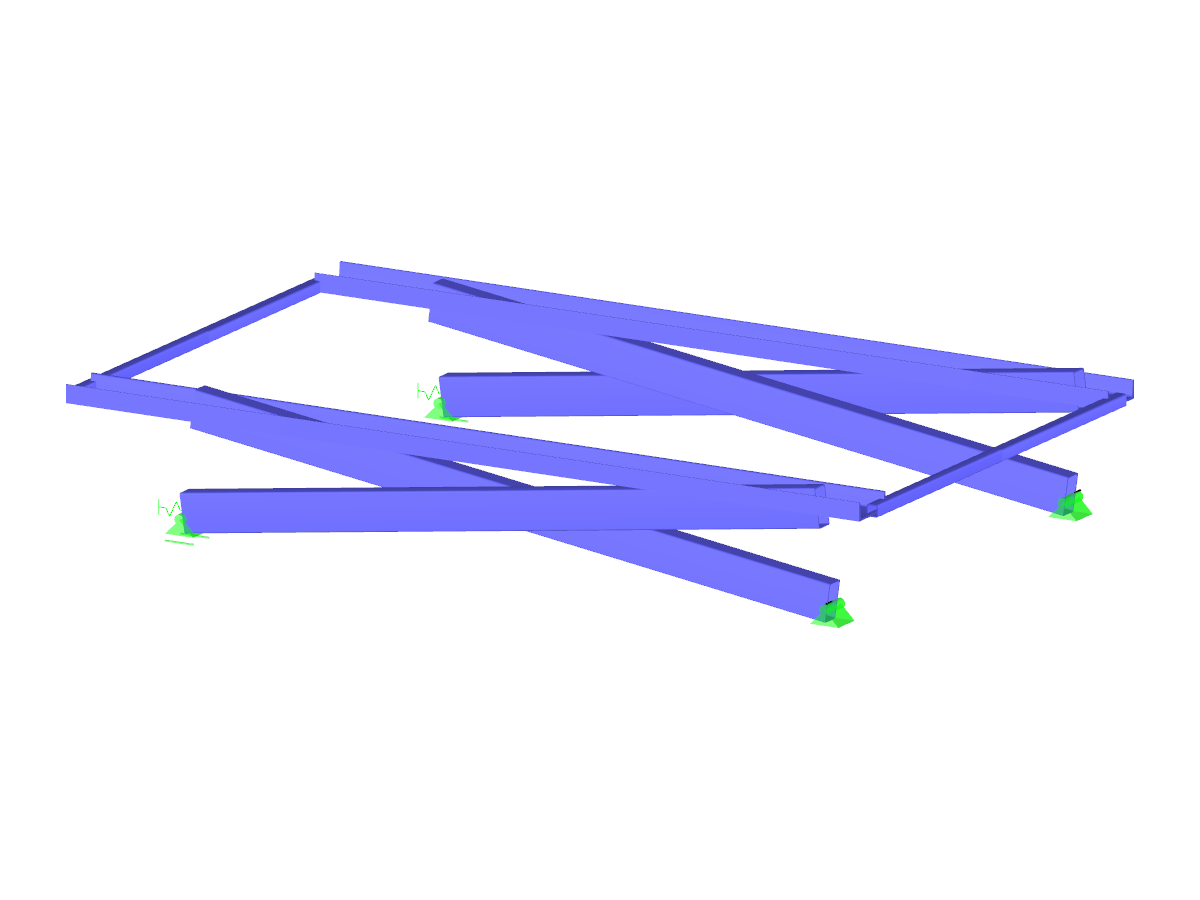

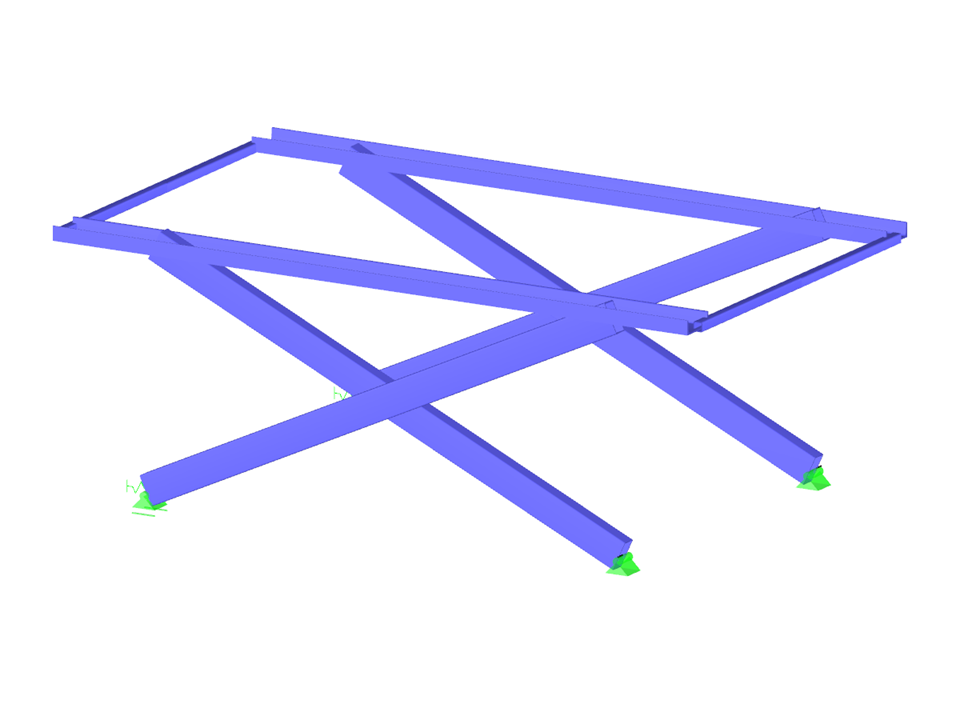

Ножничный подъемник | Частично поднятый
Количество узлов | 26 |
Количество линий | 28 |
Количество стержней | 28 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,404 t |
Размеры | 3,500 x 1,195 x 1,980 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
