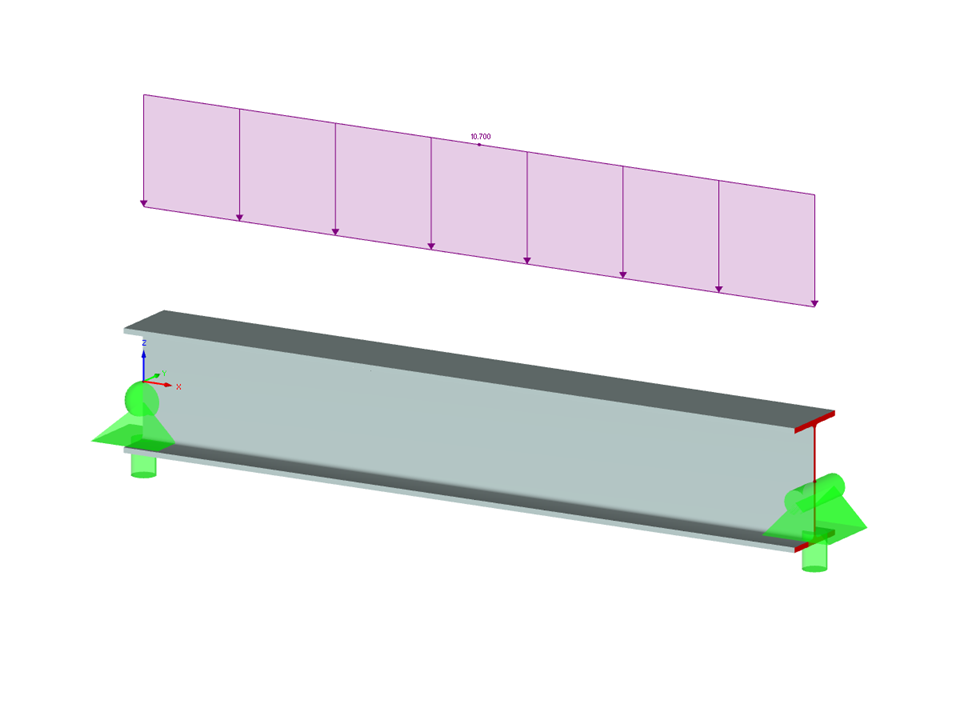

Убедитесь, что балка различных сечений из Alloy 6061-T6 соответствует требуемой нагрузке в соответствии с Руководством по проектированию алюминиевых конструкций 2015.
Контрольный пример 001008 | 7
Количество узлов | 2 |
Количество линий | 1 |
Количество стержней | 1 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,011 t |
Размеры (метрические) | 1,219 x 0,000 x 0,000 m |
Размеры (имперские) | 4 x 0 x 0 feet |
