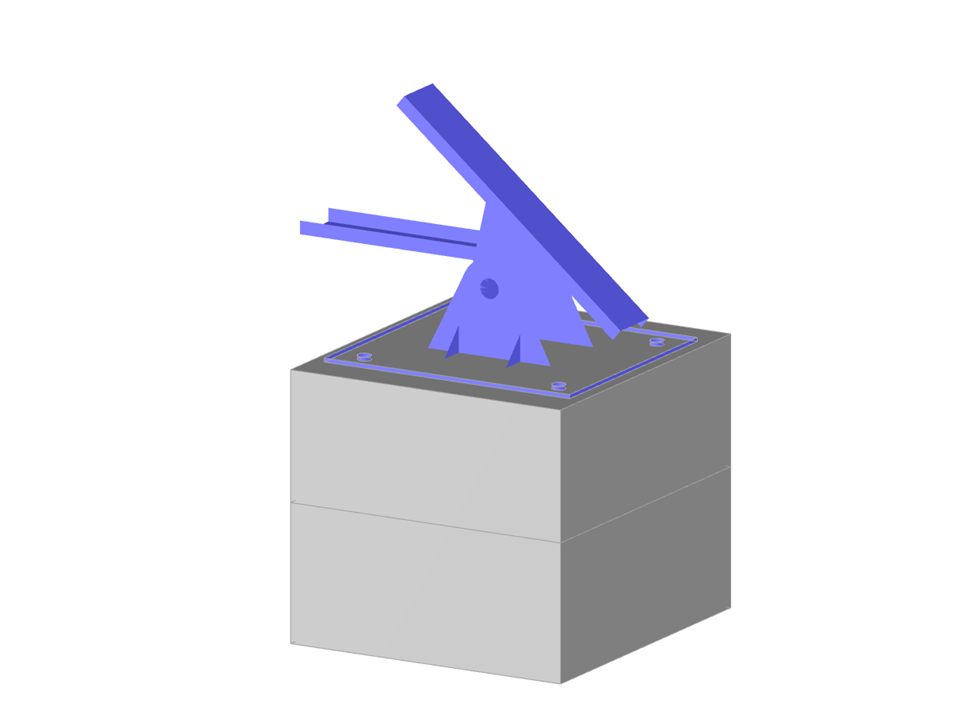

Шарнирная металлическая опора с функцией опирания для профилей нижней и верхней полки. Интегрирована с бетонным конструктивным блоком, опорной плитой и болтами.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Шарнирно-сочлененная опора
Количество узлов | 125 |
Количество линий | 117 |
Количество стержней | 6 |
Количество поверхностей | 51 |
Количество тел | 3 |
Общий вес | 3,295 t |
Размеры | 1,350 x 1,200 x 1,906 m |
Версия программы | 5.28.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
