Полная параметризация геометрии соединений, выравнивающего раствора, анкерных болтов и косынок жёсткости.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.

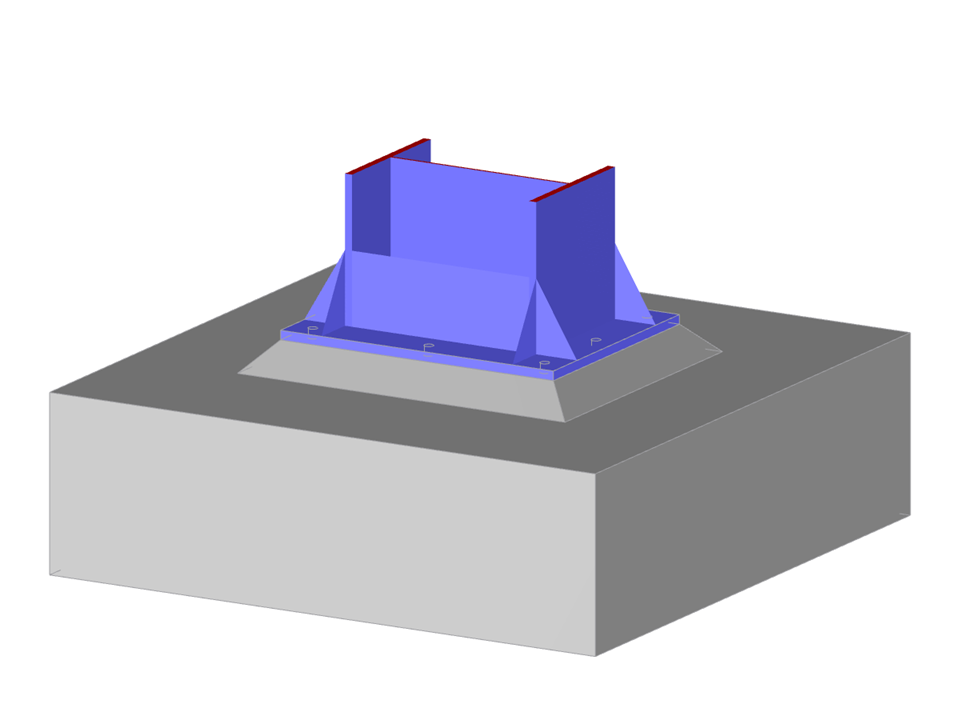

Анкерная плита с косынками
Параметры блока можно редактировать динамически | |
Количество узлов | 118 |
Количество линий | 111 |
Количество стержней | 17 |
Количество поверхностей | 53 |
Количество тел | 3 |
Общий вес | 0,835 t |
Размеры (метрические) | 1,000 x 1,000 x 0,616 m |
Размеры (имперские) | 3.28 x 3.28 x 2.02 feet |
Версия программы | 5.27.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
