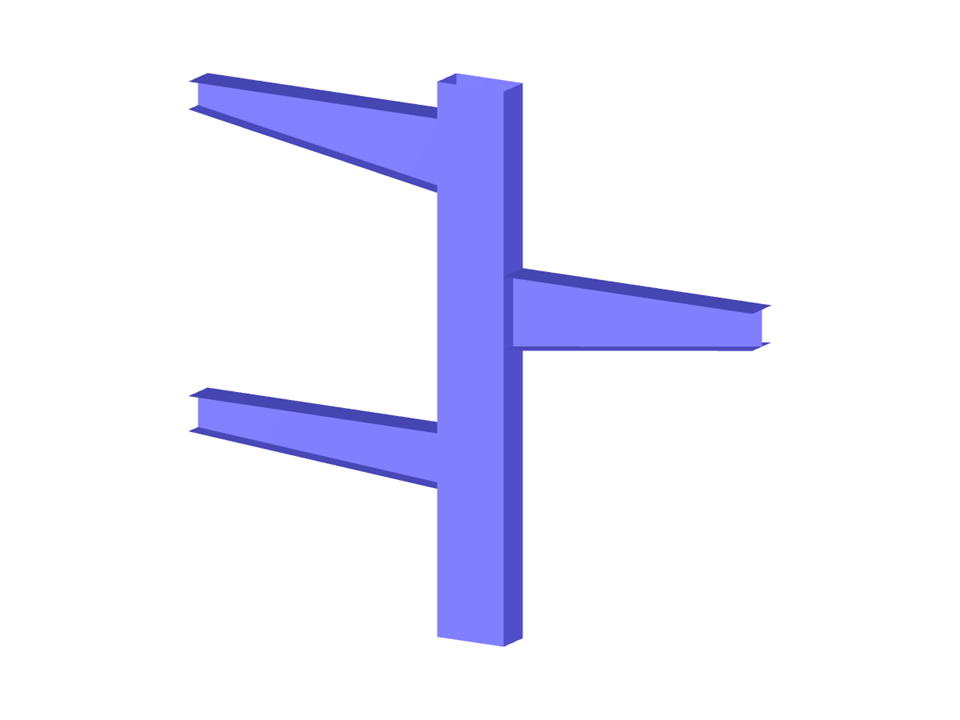

Параметризация геометрии колонны прямоугольного сечения с тремя консолями двутавров, включая нагрузки.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Колонна с консолями
| Параметры блока можно редактировать динамически | |
| Количество узлов | 57 |
| Количество линий | 94 |
| Количество поверхностей | 43 |
| Количество загружений | 3 |
| Общий вес | 0,367 t |
| Размеры (метрические) | 3,400 x 0,200 x 3,000 m |
| Размеры (имперские) | 11.15 x 0.66 x 9.84 feet |
| Версия программы | 5.24.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
