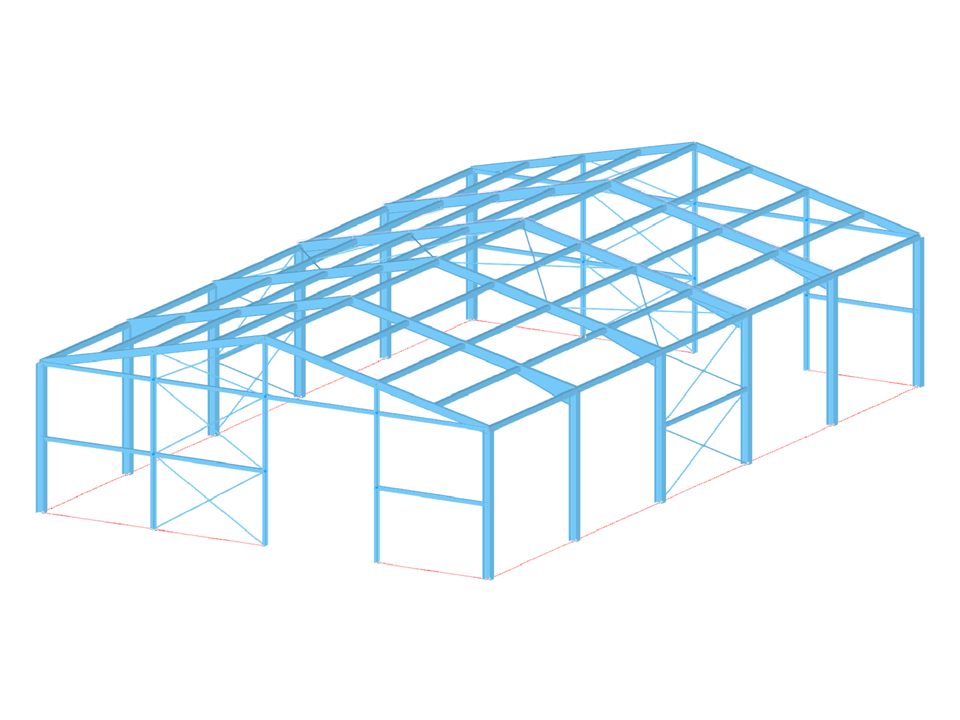

Скачайте модель данной стальной конструкции и откройте ее в программе для расчета конструкций RFEM 6.
Эта модель используется в первой половине дняРасчёт каркасных конструкций по норме Еврокод 328 августа 2023 г.Конструкция стального каркаса - Еврокод 3
Количество узлов | 93 |
Количество линий | 160 |
Количество стержней | 147 |
Количество поверхностей | 6 |
Количество тел | 0 |
Количество загружений | 6 |
Количество сочетаний нагрузок | 26 |
Количество расчетных сочетаний | 0 |
Общий вес | 15,024 t |
Размеры (метрические) | 15,000 x 6,232 x 25,000 m |
Размеры (имперские) | 49.21 x 20.45 x 82.02 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
