Параметризация соединения стальной двутавровой балки с бетонным блоком, позволяет регулировать размеры соединительной пластины и бетонного блока, а также размеры (диаметр и длина) и расположение анкерных болтов.
Модель, созданная группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.

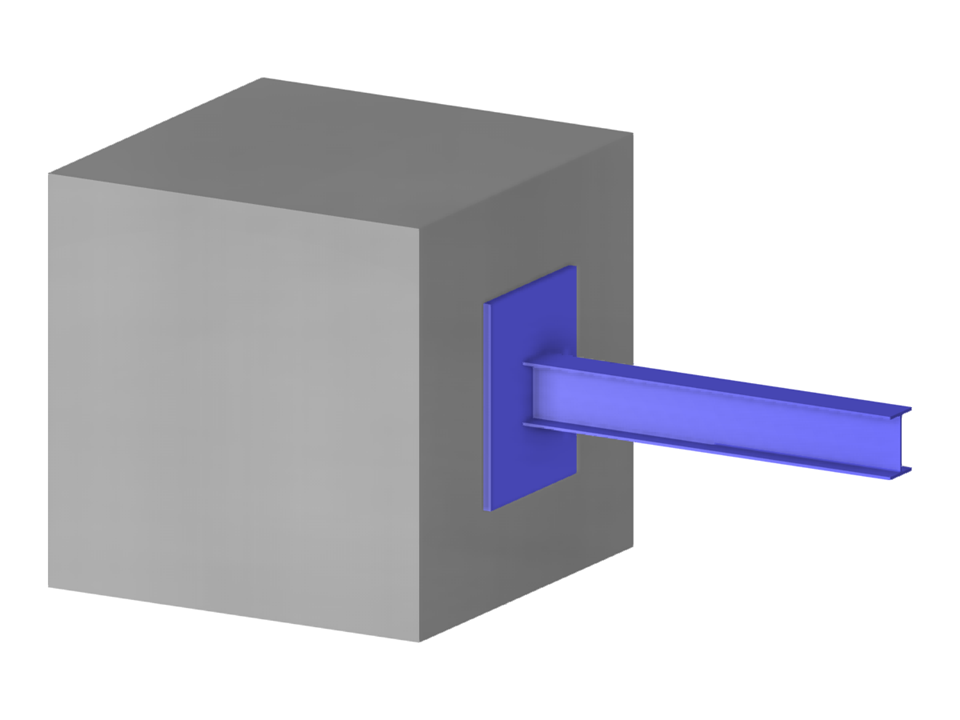

Соединение двутавра с железобетонным блоком
Параметры блока можно редактировать динамически | |
Количество узлов | 55 |
Количество линий | 60 |
Количество стержней | 9 |
Количество поверхностей | 26 |
Количество тел | 2 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 2 |
Количество расчетных сочетаний | 0 |
Общий вес | 2,365 t |
Размеры | 2,010 x 1,000 x 1,000 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
