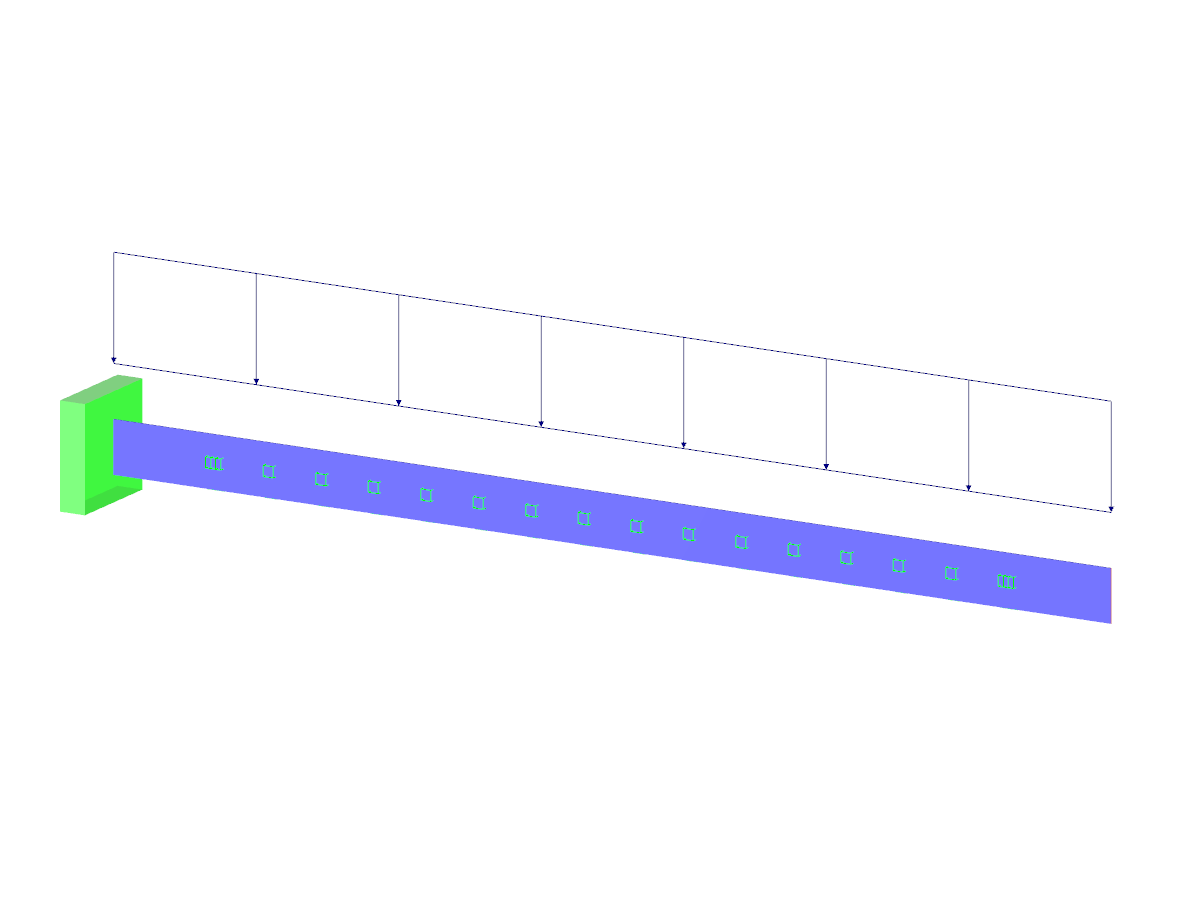

连接一个矩形截面的悬臂梁,采用弹性 Winkler 地基支座,施加均布荷载。 计算最大挠度和最大弯矩。
子模型
模型用于
验证示例000002 | 2
节点数目: | 2 |
杆件数目: | 1 |
荷载工况数目 | 1 |
翘曲区域尺寸 | 4.250 x 0.500 x 0.500 m |
软件版本 | 8.03.00 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
