知识库 001732 | 在 RFEM 6 中按照规范 ACI 318-19 和 CSA A23.3-19 修改混凝土刚度

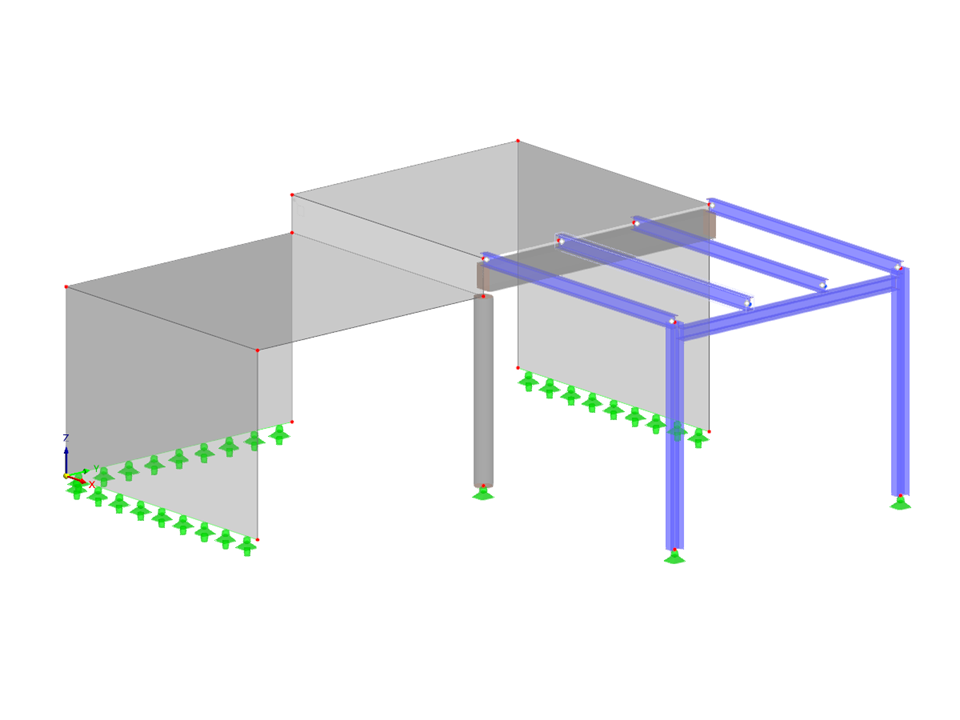

RFEM 6 中的刚度修改 – 模型示例
节点数目: | 22 |
线的数目 | 26 |
杆件数目: | 9 |
面的数目: | 6 |
实体数目 | 0 |
荷载工况数目 | 4 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 44,650 t |
翘曲区域尺寸 | 9.144 x 3.658 x 9.144 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
按照根据 ACI 318-19 和 CSA A23.3-19 中的 6.6.3.1.1 和 10.14.1.2 节,RFEM 可以有效地考虑混凝土杆件和面刚度折减的各种单元类型。 用户可以在【开裂和未开裂的墙】、【平板】、【楼板】、【梁】、【柱】的选择中选择不同的类型。 程序中可用的乘数直接取自表 6.6.3.1.1(a) 和表 10.14.1.2。
对于较大的应力变化范围和较大的荷载变化幅度的作用力,必须按照 EN 1992-1-1 进行疲劳验算。 在这种情况下,混凝土和钢筋的设计是分开进行的。 有两种计算方法可供选择。
本文以钢纤维混凝土板为例,为您介绍使用不同的积分方法和不同的积分点数对计算结果的影响。
为了在 RFEM 6 和“混凝土设计”模块中正确设计梁或 T 形梁,确定带肋杆件的“翼缘宽度”非常重要。 本文介绍了两跨梁的输入选项以及根据 EN 1992-1-1 计算翼缘尺寸。
在“混凝土设计”模块中,您可以定义竖直抗冲切配筋。 在进行冲切设计时需要考虑这一点。
您有单柱截面或带角度的墙需要进行冲切验算吗?
没问题。 在 RFEM 6 中,您不仅可以对矩形和圆形截面,还可以对任何截面形状进行冲切设计。
在{%@https://www.dlubal.com/zh/products/add-ons-for-rfem-6-and-rstab-9/design/reinforced-concrete-design/concrete-design- members-and-surfaces通过模块]]可以根据欧洲规范 EN 1992-1-2 对柱(章节 5.3.2)和梁(章节 5.6)进行简化的抗火设计。
在简化的抗火验算时可以使用以下设计验算:
- 列: 根据表 5.2a 以及计算火灾时间公式 5.7 的矩形和圆形截面的最小截面尺寸
- 梁: 最小尺寸和间距按照表 5.5 和 5.6
确定抗火验算的内力有两种方法。
- 1 在这种情况下,偶然设计状况的内力直接包括在设计中。
- 2 常温时的内力乘以系数 Eta,fi (ηfi) 后进行折减,然后用于抗火验算。
此外,可以根据公式 4对轴距进行修正。 5.5.
使用“混凝土设计”模块,您可以根据欧洲规范 EN 1992-1-1 中章节 6.8 对杆件和面进行疲劳验算。
在设计配置中可以选择两种疲劳设计方法或设计水平:
- 设计等级 1: 根据 1953 年的简化规范转到 6.8.6 和 6.8.7(2): 根据 EN 1992-1-1 中的章节 6.8.6 (2) 和 EN 1990 中的公式,对于频遇作用组合,采用简化准则。平面荷载 (6.15b) 修改为考虑正常使用极限状态的交通荷载。 按照 6.8.6 验算钢筋的最大应力范围。 混凝土压应力按照 6.8.7(2) 的规定,通过容许应力的上限和下限来确定。
- 分析水平 2: 等效损伤应力设计 acc.照 6.8.5 和 6.8.7(1) (简化疲劳验算): 疲劳组合的设计按照欧洲规范 EN 1992-1-1 中章节 6.8.3 中的等效损伤应力范围进行计算。以及具体定义的循环作用Qfat ,
