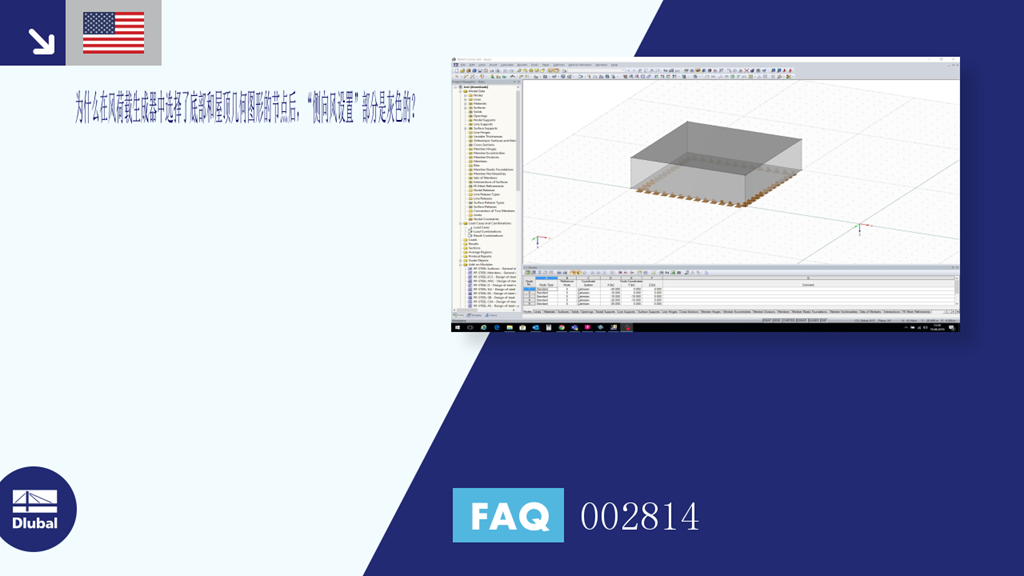

问题:
为什么在风荷载生成器中选择了基底和屋面的节点后,“在侧面设置风荷载”部分是灰色的?
答案:
在为基底几何形状和屋顶几何形状选择节点时,要注意节点的排列与图中所示的相同(见图 01);即:
节点 A 通过节点 I
节点 B 通过节点 J
节点C通过节点K
节点 D 通过节点 L
问题:
为什么在风荷载生成器中选择了基底和屋面的节点后,“在侧面设置风荷载”部分是灰色的?
答案:
在为基底几何形状和屋顶几何形状选择节点时,要注意节点的排列与图中所示的相同(见图 01);即:
节点 A 通过节点 I
节点 B 通过节点 J
节点C通过节点K
节点 D 通过节点 L
