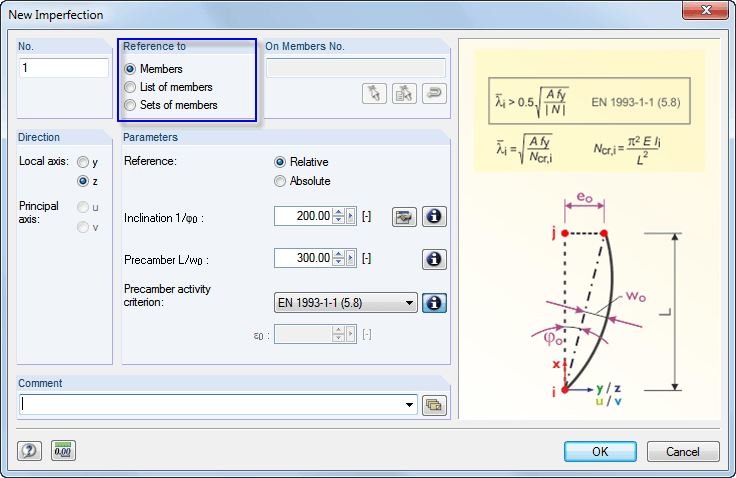

如果一个杆件由多个部分杆件组成,那么在定义缺陷时必须指定缺陷所参照的对象。 您有以下几种方法:
杆件
该缺陷会影响一个或多个杆件。
杆件列表

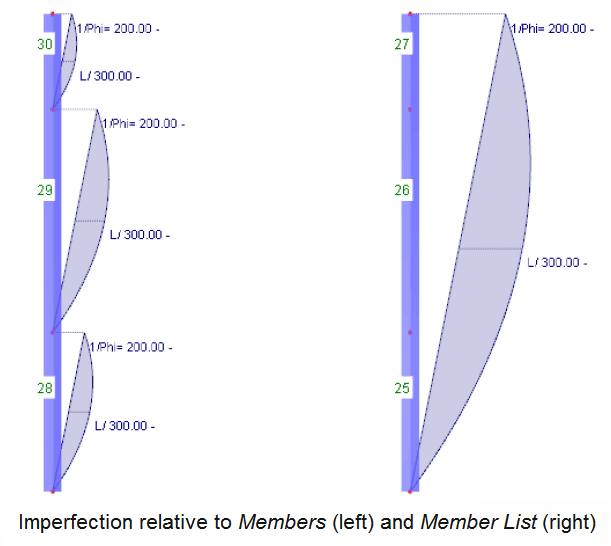

缺陷对列表中指定的整个杆件起作用。 因此预变形和倾角不是单独应用到一个杆件上,而是作为一个整体缺陷应用到杆件列表中的所有杆件上。 通过杆件列表,可以将缺陷应用于多个杆件,而无需定义连续杆件。
多杆件
缺陷作用在一组或几组杆件上。 与杆件列表一样,参数应用于一组杆件中包含的所有杆件。
使用附加模块RSIMP 和 RF-IMP可以自动生成缺陷或结构体系。
如果一个杆件由多个部分杆件组成,那么在定义缺陷时必须指定缺陷所参照的对象。 您有以下几种方法:
杆件
该缺陷会影响一个或多个杆件。
杆件列表
缺陷对列表中指定的整个杆件起作用。 因此预变形和倾角不是单独应用到一个杆件上,而是作为一个整体缺陷应用到杆件列表中的所有杆件上。 通过杆件列表,可以将缺陷应用于多个杆件,而无需定义连续杆件。
多杆件
缺陷作用在一组或几组杆件上。 与杆件列表一样,参数应用于一组杆件中包含的所有杆件。
使用附加模块RSIMP 和 RF-IMP可以自动生成缺陷或结构体系。
