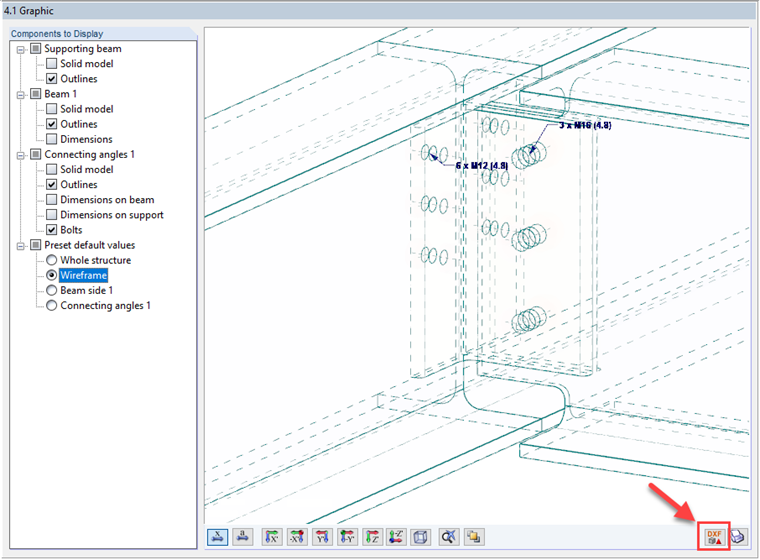

在附加模块 RF‑/JOINTS 中,可以将结果图形导出为 DXF 文件。 相应的按钮位于窗口 4.1 中图形的下方(见图 01)。

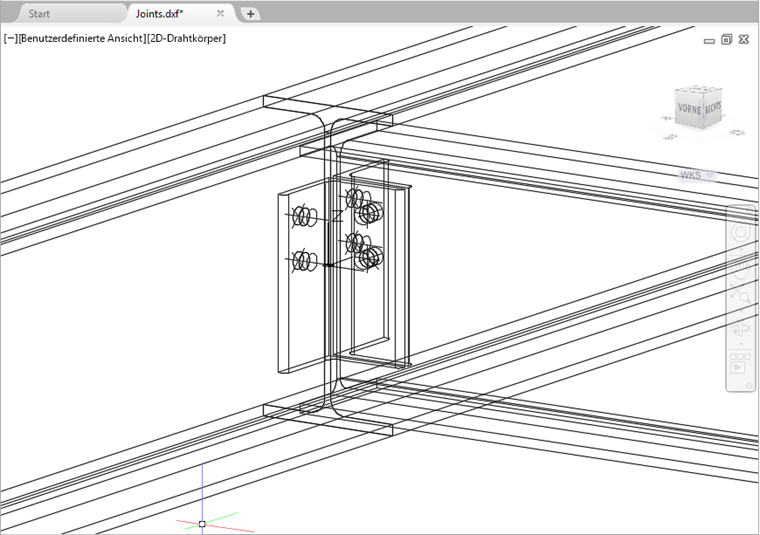

点击该按钮后,出现 Windows 对话框“另存为”,在其中输入 DXF 文件的名称和文件路径。
在附加模块 RF‑/JOINTS 中,可以将结果图形导出为 DXF 文件。 相应的按钮位于窗口 4.1 中图形的下方(见图 01)。
点击该按钮后,出现 Windows 对话框“另存为”,在其中输入 DXF 文件的名称和文件路径。
打开模块后首先选择连接组(刚性连接)并选出连接类别和连接类型(端部板连接节点或者对接搭板节点)。 从 RFEM/RSTAB 模型中选出要验算的节点。 RF-/JOINTS Steel - Rigid 自动识别要连接的杆件,并按照他们的位置确定是柱子还是梁。 这里用户能够按照自己的目标进行结合。
如果有些杆件要从计算中排除,则可以停用它们。 结构类似的连接能够同时对多个节点进行验算。 对于荷载要选择决定性的荷载工况、荷载组合或者结果组合。 或者也可以手动输入截面和荷载。 在最后的输入对话框中逐步配置连接。
首先,主导的节点设计被分组,并在第一个结果窗口中与节点的基本几何形状一起显示。 在其他结果窗口中可以查看所有基本的计算详细信息。
对连接结构重要的尺寸、材料属性和焊缝会立即显示出来,并可以直接打印。 也可以导出到 DXF 文件。 连接可以在 RF-/JOINTS Timber - Timber to Timber 模块中以及 RFEM/RSTAB 中可视化。
所有图形都可以包含在 RFEM/RSTAB 计算书中或直接打印。 由于是按比例输出,所以在设计阶段就可以对软件进行目测检查。
显示下列验算结果:
