问题
Ich bekomme im Modul RF-BETON Flächen beim Stahlspannungsnachweis im Grenzzustand der Gebrauchstauglichkeit (GZG) eine Unbemessbarkeit und es werden keine Werte für die Stahlspannungen ausgegeben. Es wird zusätzlich Meldung 239) ausgegeben. 为什么?
回复:
Der Stahlspannungsnachweis im GZG wird laut Vorgabe des EC2 nur mit der charakteristischen Kombination geführt. Ist keine Kombination des Typs "charakteristisch" gewählt, so wird der Nachweis nicht geführt. Es gibt drei Möglichkeiten dem zu entgegnen:
1. Hinzufügen einer zusätzlichen Kombination vom Typ "charakteristisch" zur Auswahl der zu bemessenden Kombinationen.

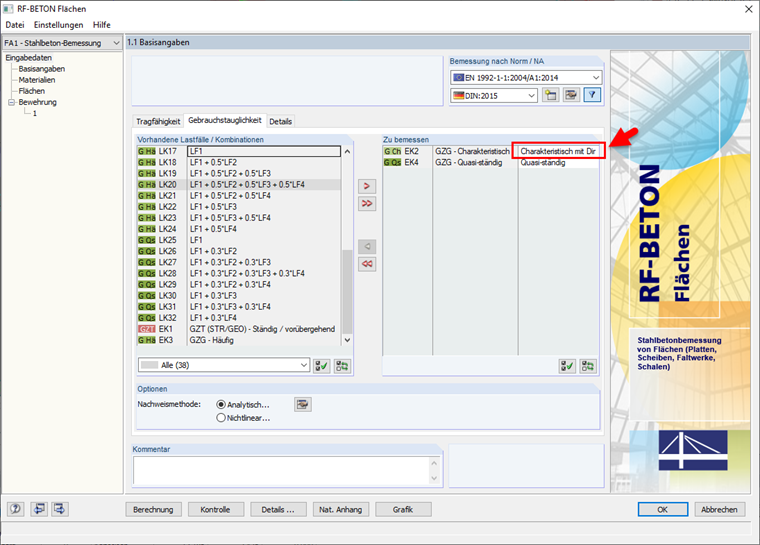

2. Ändern des Kombinationstyps einer bereits gewählten Kombination, sodass diese als charakteristische Kombination angesehen wird.

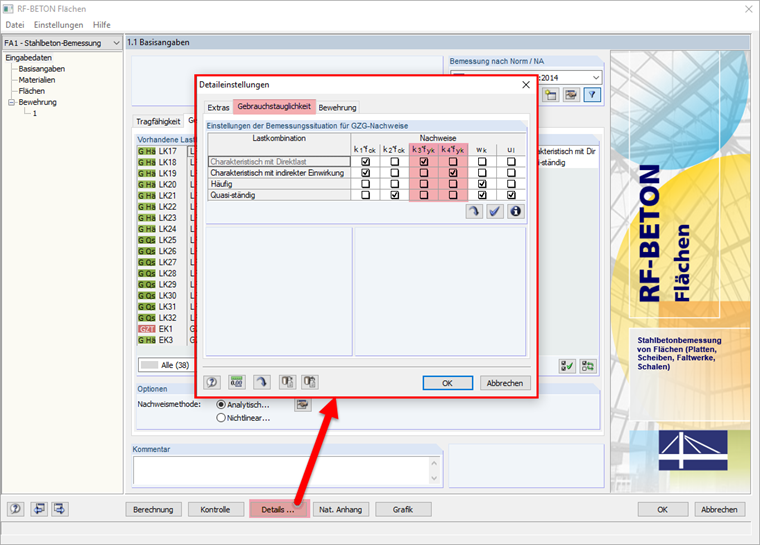

3. Vorgabe der Norm modifizieren und den Nachweis in den Detaileinstellungen auch für anderen Kombinationstypen (häufig oder quasi-ständig) aktivieren.
