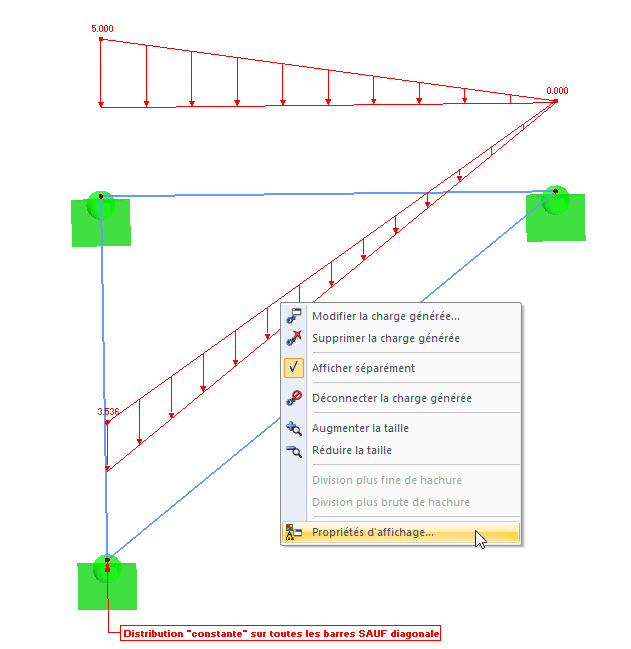

- 用鼠标右键点击荷载可以打开右键菜单。
- 选择“显示属性...”

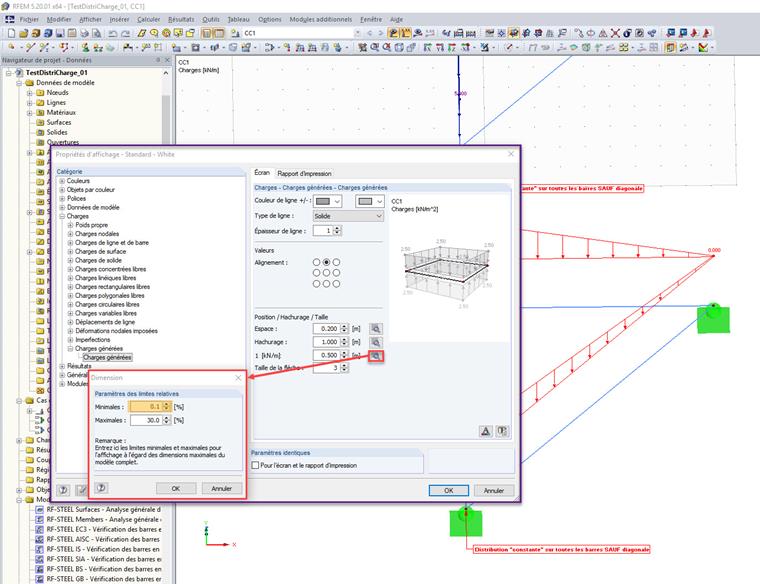

- 点击鼠标在刻度尺1 [kN/m]。
- 输入的下限值例如在最小值的0.1%中。
- 点击OK键确认。

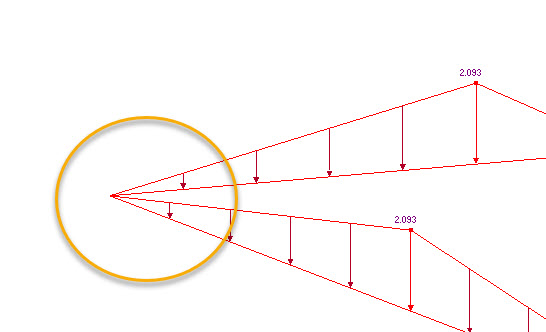

- 零值不在荷载上显示(见图03)。

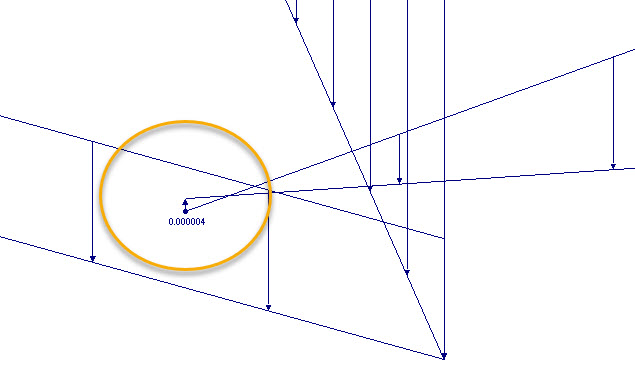

- 如果显示零,那么它肯定是十进制数字。 通过缩放可以发现,该图的末端并没有形成一个闭合角度(见图04)。
