问题
RF‑STEEL AISC 是否按照设计指南 9 进行扭转设计?
回复:

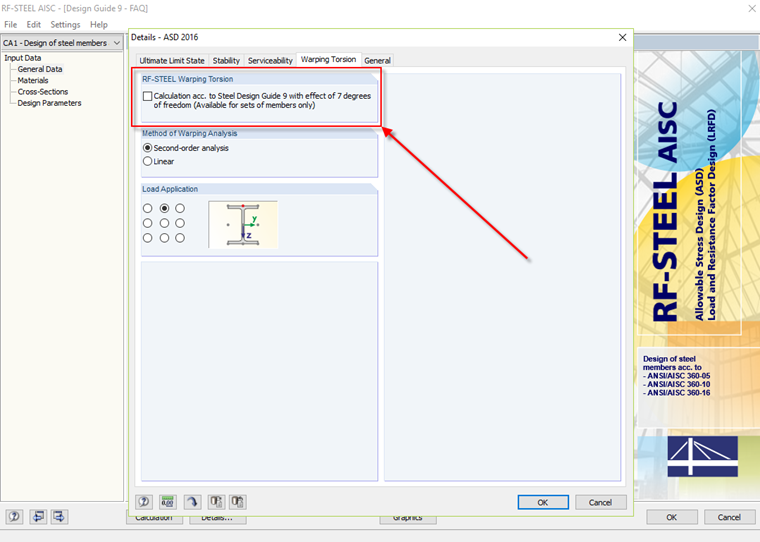

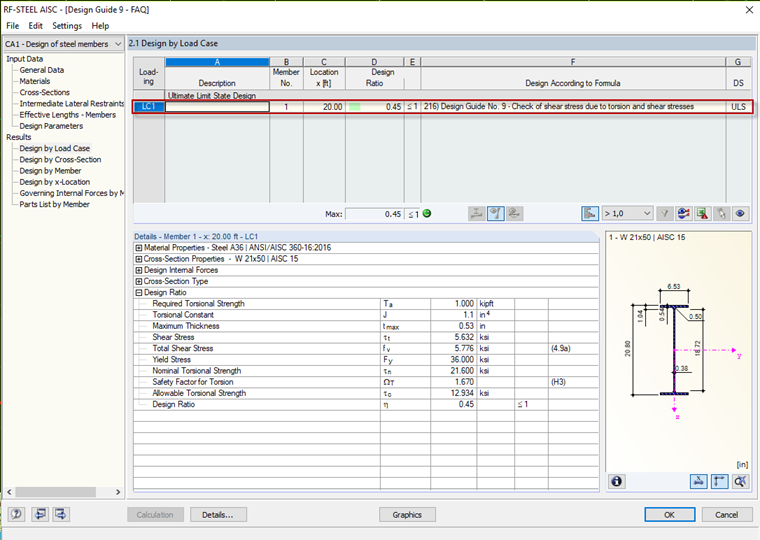

是的,AISC 模块将检测杆件上是否存在弯曲或扭转力,并按照设计指南 9 进行相应设计。 该附加模块组合了由 RFEM 计算的弯曲和轴向荷载产生的剪应力,以及使用 St.Venant's Torsion 计算的剪应力,按照设计指南 9 进行设计验算。在钢结构 AISC 模块的“详细信息”下还可以激活附加模块扩展 RF‑STEEL 翘曲扭转,使用 7 个自由度进行非线性翘曲扭转分析。 杆件上的法向应力和剪应力是根据 AISC 设计指南 No. 9 独立确定的。 该扩展模块中使用的荷载直接取自 RFEM 进行分析。
您有什么问题想问的吗?
在 RFEM 6 的钢结构设计模块中提供了三种类型的弯矩框架(普通、中间和特殊)。 按照 AISC 341-22 进行抗震设计结果,分为两部分: 杆件要求和连接要求。
使用 RFEM 6 中的钢结构设计模块现在可以根据 AISC 341-16 和 AISC 341-22 进行抗震设计。 当前抗震系统(SFRS)有五种类型。
在 RFEM 6 的钢结构设计模块中提供了三种类型的弯矩框架(普通、中间和特殊)。 按照 AISC 341-16 进行抗震设计结果,分为两部分: 杆件要求和连接要求。
RFEM 6 的钢结构设计模块现在可以根据 AISC 341-16 设计弯矩框架。 抗震验算的结果分为两部分: 杆件要求和连接要求。 本文主要介绍连接强度要求。 这里展示了如何将 RFEM 与欧洲规范 AISC 抗震设计手册 [2] 的计算结果进行比较。
在钢结构节点设计的承载能力极限状态中,您可以更改焊缝的极限塑性应变。
“底板”组件可以设计底板与锚固件的节点连接。 除了板和焊缝外,锚固和钢筋与混凝土之间的相互作用还可以进行设计。
导入对话框"考虑受力分析"显示的有限元应力分析法 (FSM) als 3D-Grafiken lassen的考虑。
- 可以设计五种抗震结构体系 (SFRS),即特殊弯矩坐标系(SMF)、中间弯矩坐标系(IMF)、普通弯矩坐标系(OMF)、普通弯矩坐标系(OCBF)和特殊弯矩坐标系(SCBF) )
- 腹板和翼缘宽厚比的延性验算
- 计算梁的稳定性支撑所需的强度和刚度
- 计算梁的稳定性支撑的最大间距
- 计算梁在铰处所需的支撑强度
- 计算柱子所需强度,可以选择忽略所有弯矩、剪力和扭矩以达到超强极限状态
- 计算柱和支撑的长细比
