问题
如何使用通常的力/长度语法将膜织物的弹性和剪切模量转换为要在 RFEM 中输入的一般力/面?
回复:
与平面延伸相比,膜的厚度通常非常薄。 由于这些极端的几何条件,膜织物的刚度通常与带钢的宽度直接相关,即线(与线弹簧相比),而不考虑厚度。
相比之下,通用的有限元软件 RFEM 对材料定义(E、G、ν 等)和面属性(壳、膜等)进行处理。 因此单纯的材料定义还没有明确在拉荷载作用下是存在刚性板结构还是柔性膜结构。 在模拟中额外考虑面属性之前,最终的单元规格并不明确。 因此,RFEM 始终需要使用力/面的一般单位句法来描述刚度,而与要模拟的结构构件的几何条件无关。
因此,在 RFEM 中考虑厚度d时,力/长度公式中与线相关的膜刚度可以转换为力/面公式:
$\frac{\mathrm F}{\mathrm A}=\frac{\left({\displaystyle\frac{\mathrm F}{\mathrm L}}\right)}{\mathrm d}$
值:
F ... 力
L... 长度
d ... 参考厚度
A 是 面

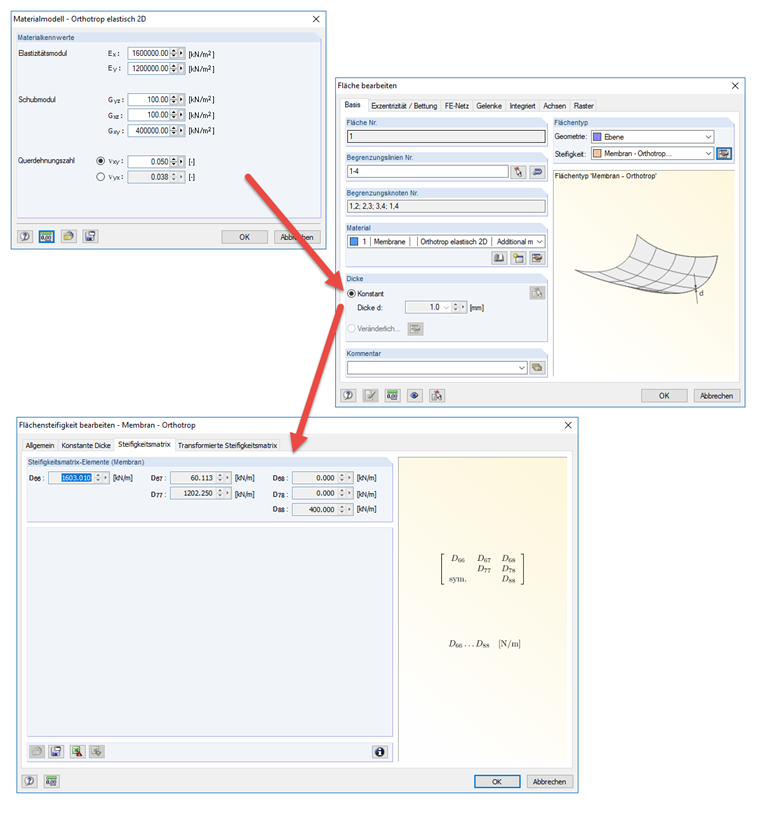

通过这种方式转换成力/面格式的刚度与参照厚度相关,并且可以通过将参照厚度 d 指定为膜面厚度,在 RFEM 中将最初指定的膜刚度转换成力/长度格式。
