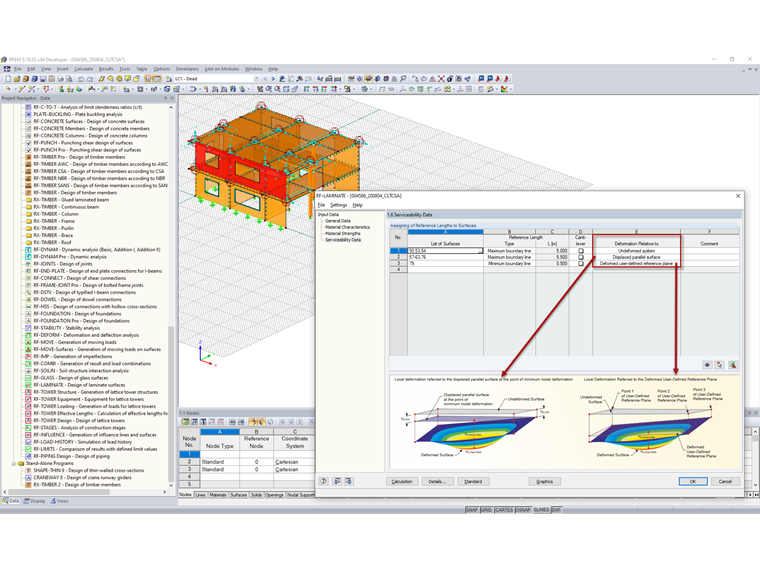

共有三个选项可供您选择。
未变形系统: 变形与初始结构有关。
位移的平行面: 对于面的弹性支座,建议使用该选项。 变形 uz,local与平行于未变形结构体系的虚拟参照面有关。 参照面的位移向量与该面内的最小节点变形一样长。
位移的用户自定义参照平面: 如果一个面的支座变形非常不同,那么可以为设计变形 uz,local定义一个倾斜的参照平面。 该平面必须由未变形体系的三个点定义。 程序确定三个定义点的变形,通过这些位移点设置参照平面,然后计算局部变形 uz,local 。
共有三个选项可供您选择。
未变形系统: 变形与初始结构有关。
位移的平行面: 对于面的弹性支座,建议使用该选项。 变形 uz,local与平行于未变形结构体系的虚拟参照面有关。 参照面的位移向量与该面内的最小节点变形一样长。
位移的用户自定义参照平面: 如果一个面的支座变形非常不同,那么可以为设计变形 uz,local定义一个倾斜的参照平面。 该平面必须由未变形体系的三个点定义。 程序确定三个定义点的变形,通过这些位移点设置参照平面,然后计算局部变形 uz,local 。
