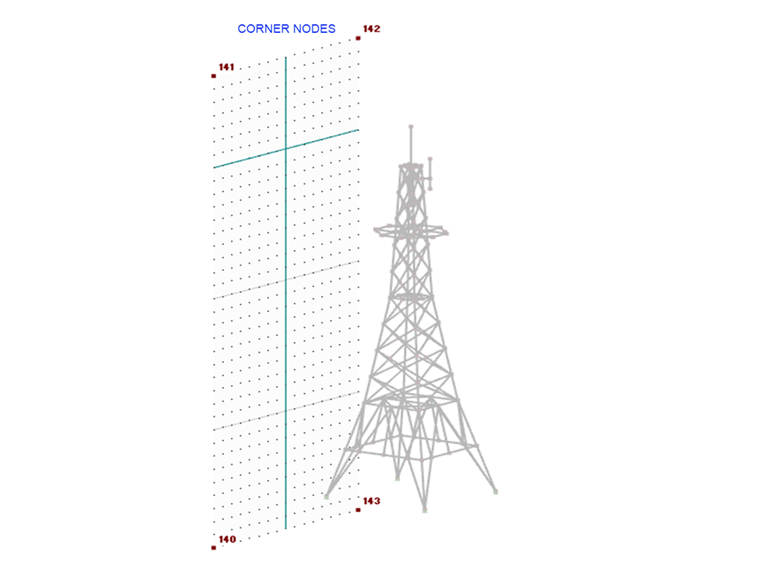

1. 定义施加风荷载的平面。 为此,请在结构周围创建4个角节点(图01)。

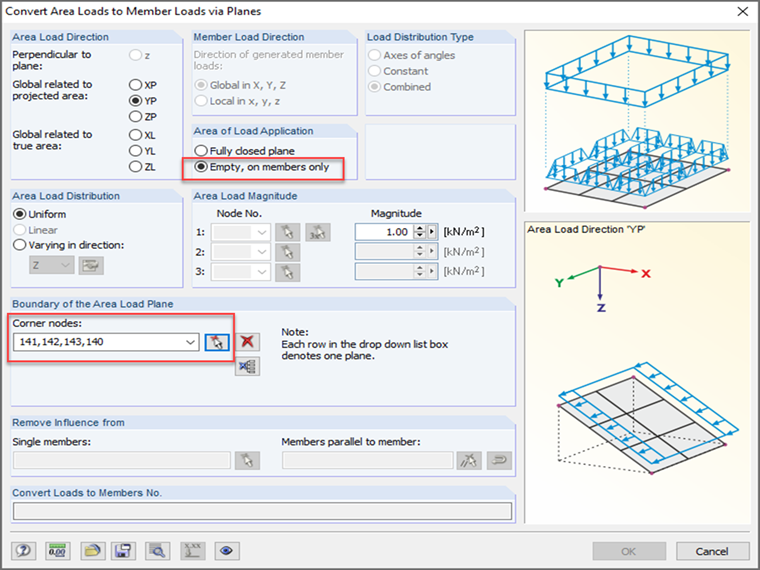

2. 工具→生成荷载→由杆件上的面荷载通过平面生成荷载。 定义方向和大小,然后选择清空,只在杆件上(图02)。 选择之前创建的角节点。

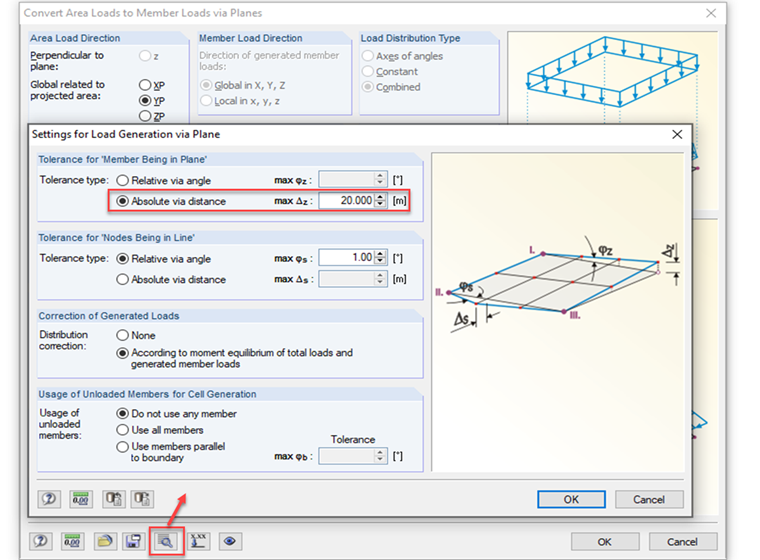

3. 在该对话框中选择荷载生成的设置选项可以调整公差类型。 选择通过距离绝对的,然后输入一个值,该值将捕捉结构的整个宽度/长度(图03)。 双击确定退出。

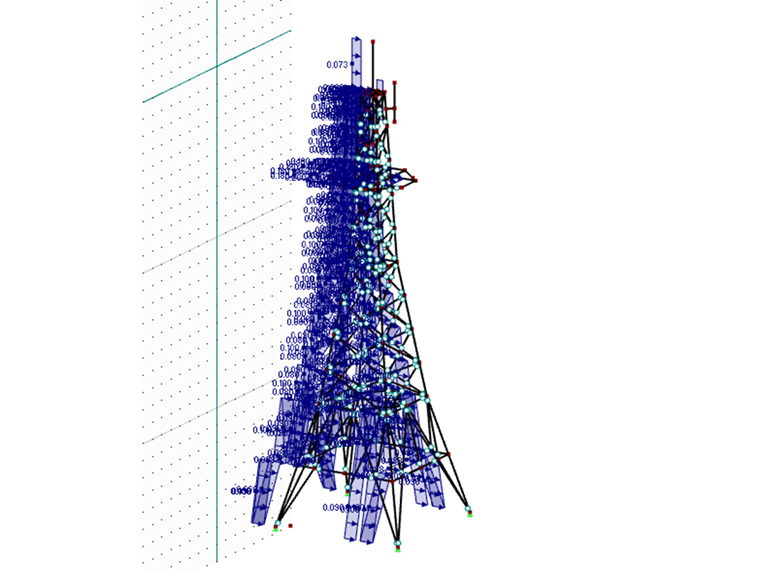

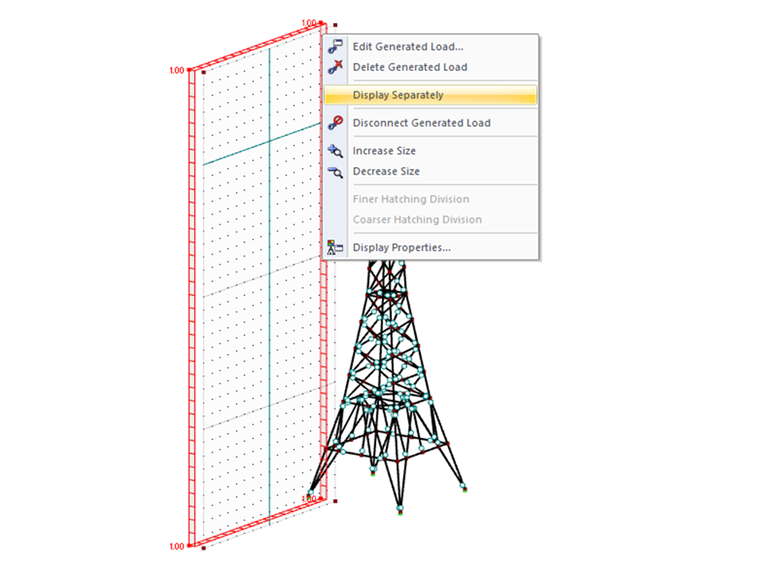

4. 右键单击面荷载,然后选择单独显示(图04)。 面荷载现在显示为杆件荷载(图片05)。
请注意: 应用的荷载是基于杆件方向的。
1. 定义施加风荷载的平面。 为此,请在结构周围创建4个角节点(图01)。
2. 工具→生成荷载→由杆件上的面荷载通过平面生成荷载。 定义方向和大小,然后选择清空,只在杆件上(图02)。 选择之前创建的角节点。
3. 在该对话框中选择荷载生成的设置选项可以调整公差类型。 选择通过距离绝对的,然后输入一个值,该值将捕捉结构的整个宽度/长度(图03)。 双击确定退出。
4. 右键单击面荷载,然后选择单独显示(图04)。 面荷载现在显示为杆件荷载(图片05)。
请注意: 应用的荷载是基于杆件方向的。
