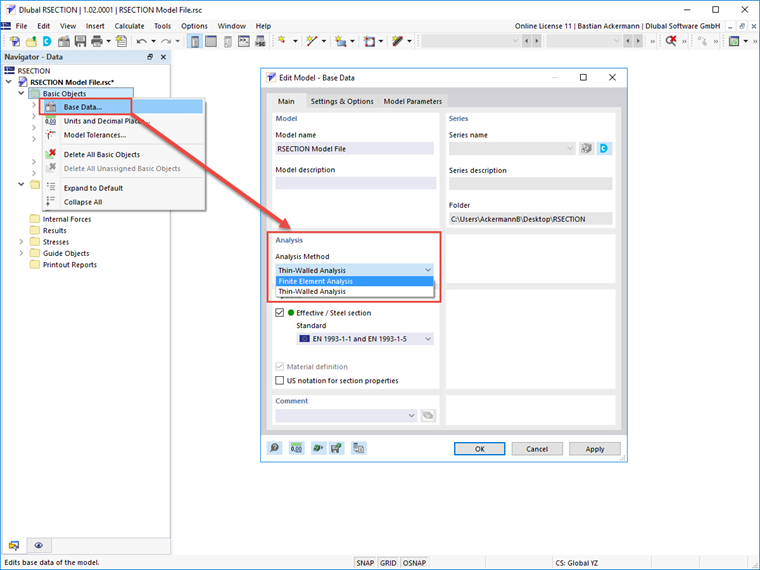

“有限元分析”和“薄壁分析”两种分析方法之间的区别在于计算截面属性和总截面上的应力。
在进行有限元分析时,按照有限元方法进行计算。 在计算薄壁截面时,计算基本上按照薄壁截面的计算方法进行,其中假定力流不是垂直于相应单元出现,而是沿中心线。
如果截面由多边形限制面组成,带有或不带有切口,那么有限元分析是一种合适的分析方法(以前称为 SHAPE‑MASSIVE)。
另一方面,如果有主要由薄壁单元组成的开口、闭合或连接截面,则薄壁分析则适用(以前称为 SHAPE‑THIN)。
“有限元分析”和“薄壁分析”两种分析方法之间的区别在于计算截面属性和总截面上的应力。
在进行有限元分析时,按照有限元方法进行计算。 在计算薄壁截面时,计算基本上按照薄壁截面的计算方法进行,其中假定力流不是垂直于相应单元出现,而是沿中心线。
如果截面由多边形限制面组成,带有或不带有切口,那么有限元分析是一种合适的分析方法(以前称为 SHAPE‑MASSIVE)。
另一方面,如果有主要由薄壁单元组成的开口、闭合或连接截面,则薄壁分析则适用(以前称为 SHAPE‑THIN)。
