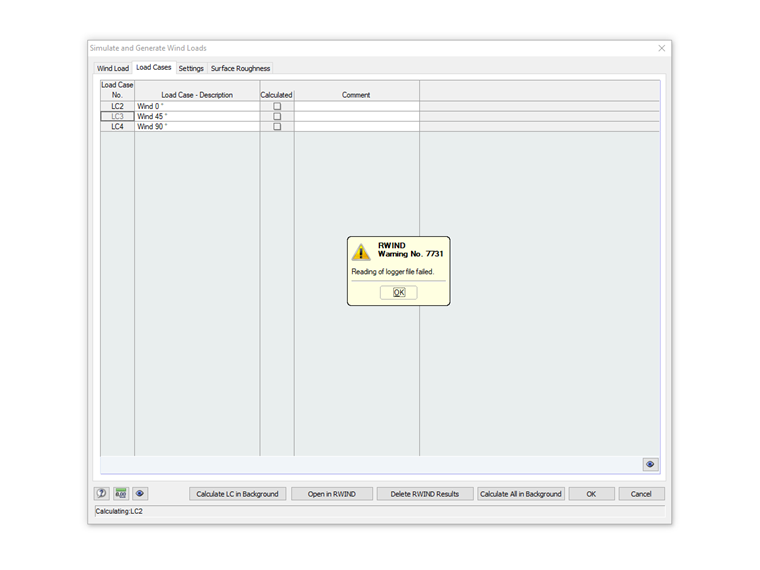

当使用耦合/刚性杆件或截面为虚拟刚性类型的杆件时,在 RWIND 中生成模型时经常会出现问题。 程序终止并显示警告消息,如图 01 所示。

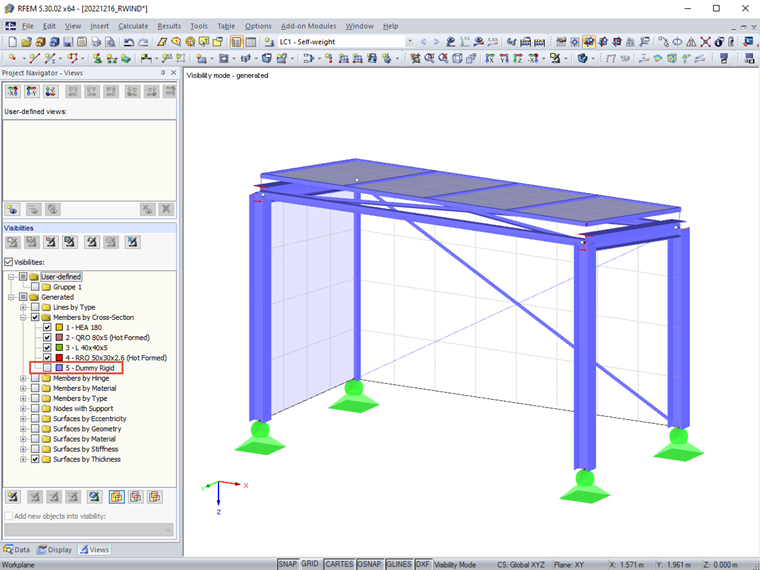

您仍然可以选择对此类结构进行风荷载模拟。 为此,请取消激活相关对象的可见性,例如使用视图导航器(见图 02)。

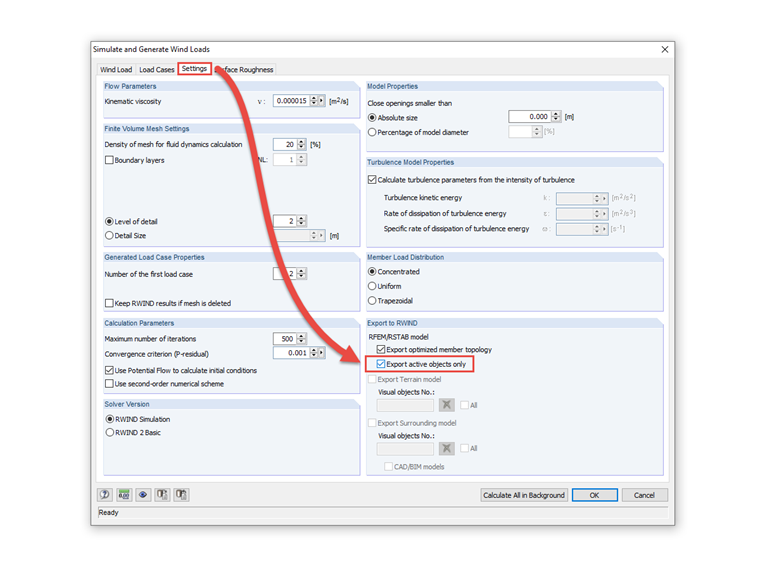

然后在“模拟并生成风荷载”对话框的“设置”选项卡下激活“只导出活动对象”选项(见图 03)。
然后可以在 RWIND 中打开模型或直接在后台进行模拟。
