回复:

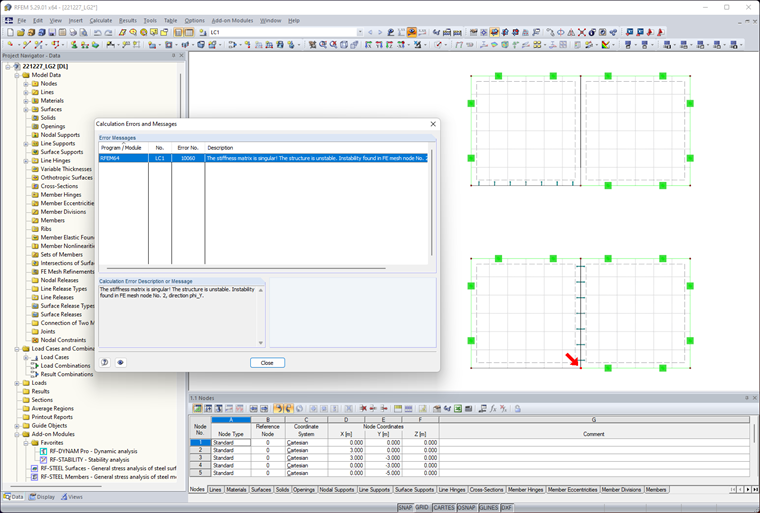

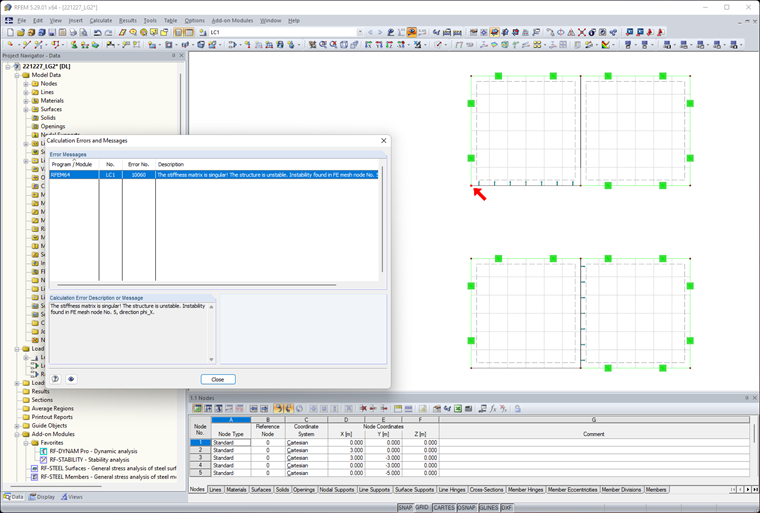

从 RFEM 5.27 开始,求解器进行了调整,可以更好地识别链节,但在较新的版本中该调整会导致模型变得不稳定。
在求解器中进行了关于考虑线铰 - 链节的调整(两个面,每个面都有一个线铰,用于在同一条线上绕 x 旋转)
相应地检查您的模型
- 双线铰
- 自由面边缘上的线铰
常见问题和解答 (FAQ)
从 RFEM 5.27 开始,求解器进行了调整,可以更好地识别链节,但在较新的版本中该调整会导致模型变得不稳定。
在求解器中进行了关于考虑线铰 - 链节的调整(两个面,每个面都有一个线铰,用于在同一条线上绕 x 旋转)
相应地检查您的模型
Hoffmann 先生负责动力分析、膜结构和 RWIND 领域的开发。 此外,他还为我们的客户提供技术支持。
实体应力的结果可以在有限元中显示为彩色的三维点。
RFEM 中节点自由度数目不再是全局计算参数( 3D 模型中每个网格节点 6 个自由度,在翘曲扭转分析中为 7 个自由度)。 每个节点通常被认为有不同数量的自由度,从而在计算中导致方程的数目是可变的。
这种修改可以提高计算速度,特别是对于可以显著简化结构体系的模型(例如桁架和膜结构)。
在 RFEM 中的结果导航器和表 4.0 中可以显示杆件、面和实体的扩展应变(例如重要的主应变、等效总应变等)。
例如,在进行面单元连接的塑性设计时显示主要的塑性应变。
