轴力铰接“如果正N固定,”

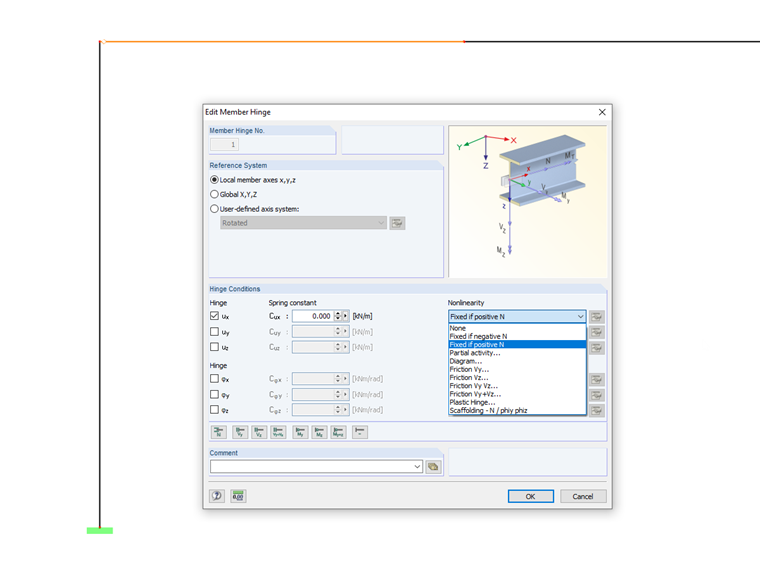

例如,如果有一个铰杆用于构件ux的纵向位移,那么在该节点处不会传递任何轴力。 另一方面,具有非线性“如果正N则固定”的铰链,其作用是在构件端部传递拉力(正),但不传递压力(负)。 因此,铰链可承受负的轴力: 这些内力不会传递。
弯矩铰“从弯矩屈服”

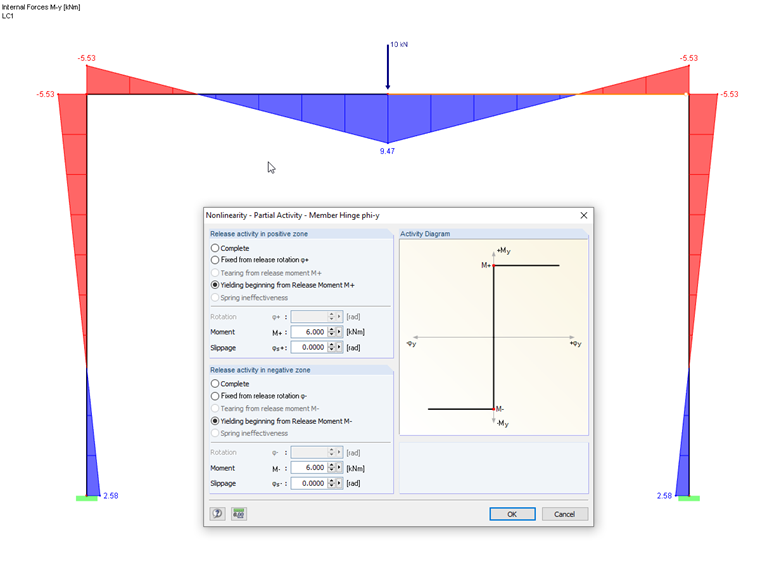

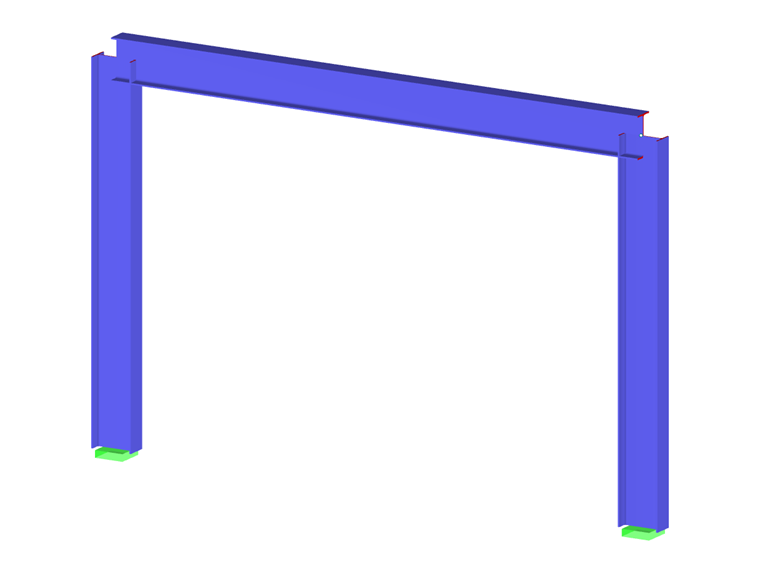

非线性的“分部作用”类型可以控制内力的传递。 该示例描述了一个在一个拐角位置弯矩铰接的约束框架。 当连接的弯矩My超出±6 kNm时,屈曲连接。 在LC 1中没有达到该极限弯矩。 出现一个对称的弯矩分布。

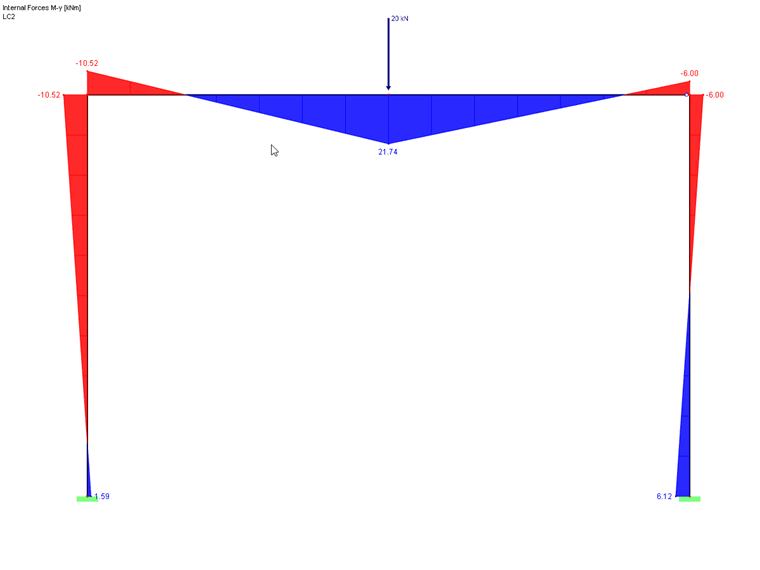

对于荷载增加后的荷载组合LC 2,采用铰接准则: 弯矩被限制在给定的极限值内。 这导致内力重新分布,并且导致弯矩分布不对称。
