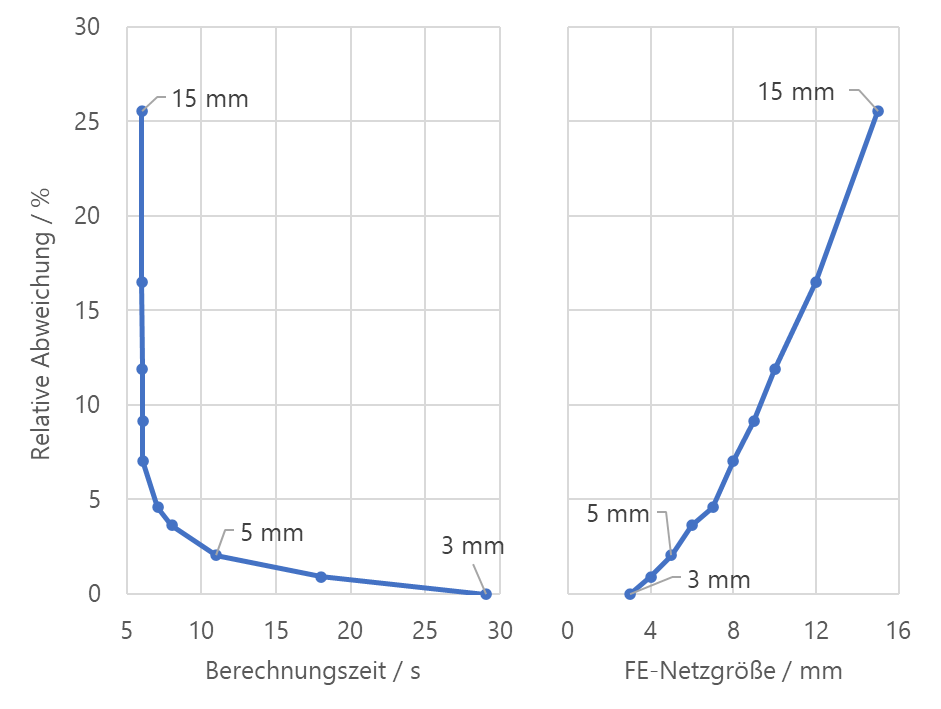

Relativní odchylka bifurkačního zatížení od jeho minimální hodnoty v závislosti na době výpočtu a velikosti sítě
Relativní odchylka kritického zatížení od jeho minimální hodnoty v závislosti na době výpočtu a velikosti sítě
Tento obrázek znázorňuje výsledky studie konvergence sítě pro zkoumání kritického zatěžujícího zatížení hliníkové skořepiny s různou velikostí sítě. Zde je zobrazen odchylka kritického zatěžujícího zatížení od výsledku nejjemnější zkoumané sítě v závislosti na době výpočtu (vlevo) popř. na velikosti sítě (vpravo).
Používá se v
3D model
Specifikace
| Počet uzlů | 6 |
| Počet linií | 7 |
| Počet prutů | 1 |
| Počet ploch | 3 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,001 t |
| Rozměry (metrické) | 1,050 x 0,200 x 0,100 m |
| Rozměry (imperiální) | 3.44 x 0.66 x 0.33 feet |
