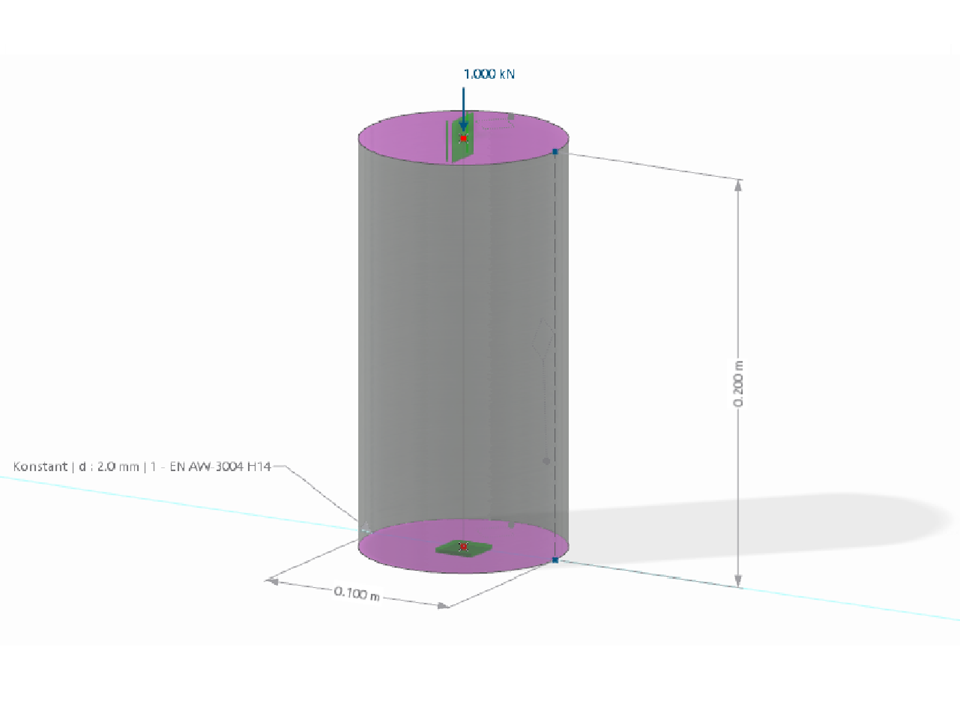

Model se zde skládá z hliníkového válcového pláště o výšce 0,2 m a tloušťce 2 mm s průměrem 0,1 m. Horní a dolní plocha jsou provedeny pomocí tuhých ploch a jsou zatíženy silou 1 kN, resp. uloženy nepřesuvně. Postupným zpřesňováním sítě z 15 mm na 3 mm se zkoumá vliv jemnosti sítě na kritické vzpěrné zatížení lineární analýzy ztráty stability.
Tento model slouží v odborném článku o konvergenci sítě jako příklad.
Model použitý v
KB 001914 | Studie konvergence sítě | Hliníková skořepina
| Počet uzlů | 6 |
| Počet linií | 7 |
| Počet prutů | 1 |
| Počet ploch | 3 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,001 t |
| Rozměry (metrické) | 1,050 x 0,200 x 0,100 m |
| Rozměry (imperiální) | 3.44 x 0.66 x 0.33 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
