Dílčí model nýtovaného závěsného připojení v RFEM

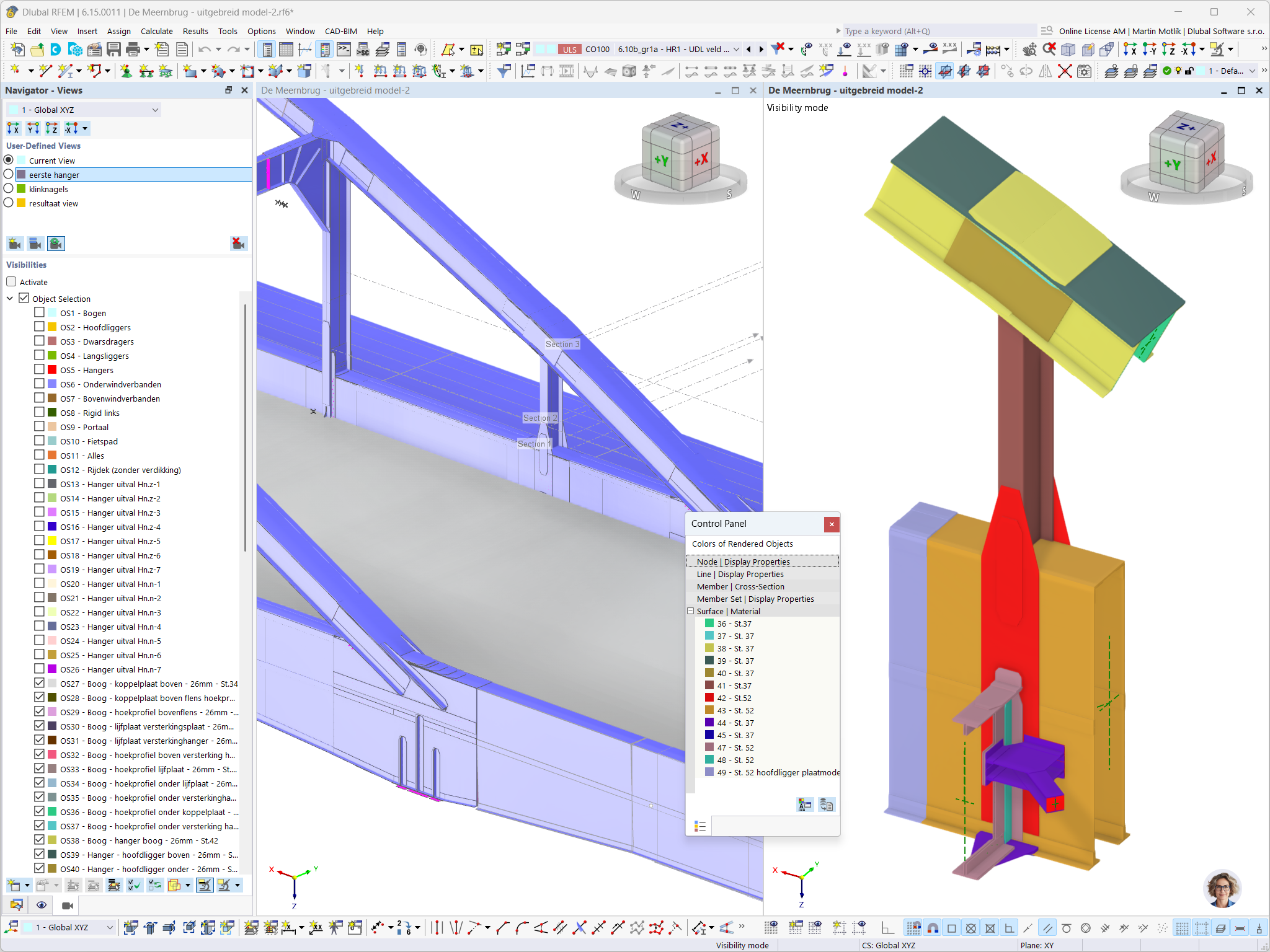

Detailní submodel nýtovaného závěsného připojení sestavený z deskových prvků v RFEM
Detailní 3D podmodel nýtem závěsného spoje, sestavený z deskových prvků a tuhých vazeb a barevně rozlišený podle materiálu. Jednotlivé nýty jsou modelovány jako spojovací prvky s tuhostí pružin odvozenou z prEN 1993-1-8:2021. Model © Witteveen+Bos | Screenshot © Dlubal Software
3D model
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Více o 3D modelu
Specifikace
| Počet uzlů | 91189 |
| Počet linií | 68997 |
| Počet prutů | 52910 |
| Počet ploch | 3690 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 393 |
| Počet kombinací zatížení | 50 |
| Počet kombinací výsledků | 102 |
| Celková hmotnost | 2757,414 t |
| Rozměry (metrické) | 181,240 x 20,656 x 19,540 m |
| Rozměry (imperiální) | 594.62 x 67.77 x 64.11 feet |
