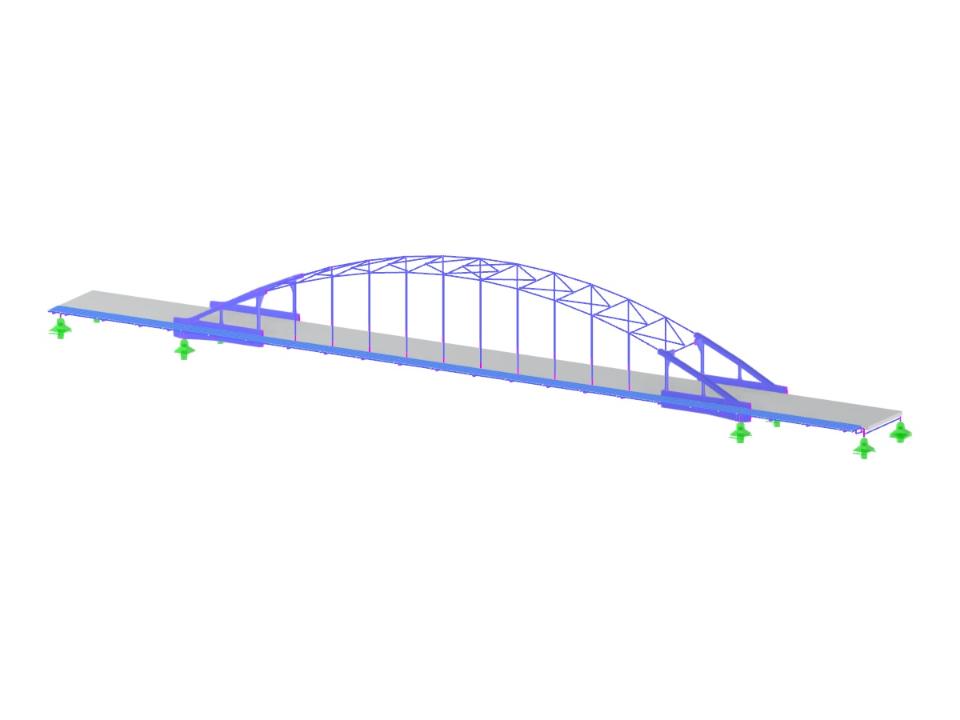

Globální model nýtované ocelové obloukové mostnice postavené v roce 1936, kombinovaný s detailními 3D submodely historických spojů. Oblouky, plné hlavní nosníky, sekundární nosníky, podélné nosníky, závěsy a zavětrovací ztužidla jsou modelovány jako pruty, přičemž mnohé z nich mají průřezy RSECTION, které reprodukují konkrétní svařovaný tvar původních průřezů. Tento projekt byl předložen do soutěže Dlubal Community Awards 2026.
Statika staveb: Witteveen+Bos (www.witteveenbos.com)
Ocelový obloukový most s dílčími modely nýtovaných spojů
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 91189 |
| Počet linií | 68997 |
| Počet prutů | 52910 |
| Počet ploch | 3690 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 393 |
| Počet kombinací zatížení | 50 |
| Počet kombinací výsledků | 102 |
| Celková hmotnost | 2757,414 t |
| Rozměry (metrické) | 181,240 x 20,656 x 19,540 m |
| Rozměry (imperiální) | 594.62 x 67.77 x 64.11 feet |
