Eingabe Rippe | Individuelle segmentweise Definition der mitwirkenden Flanschbreiten
Definieren Sie segmentweise die Flanschbreiten von Plattenbalkenrippen individuell. Integration der Flächenbewehrung.

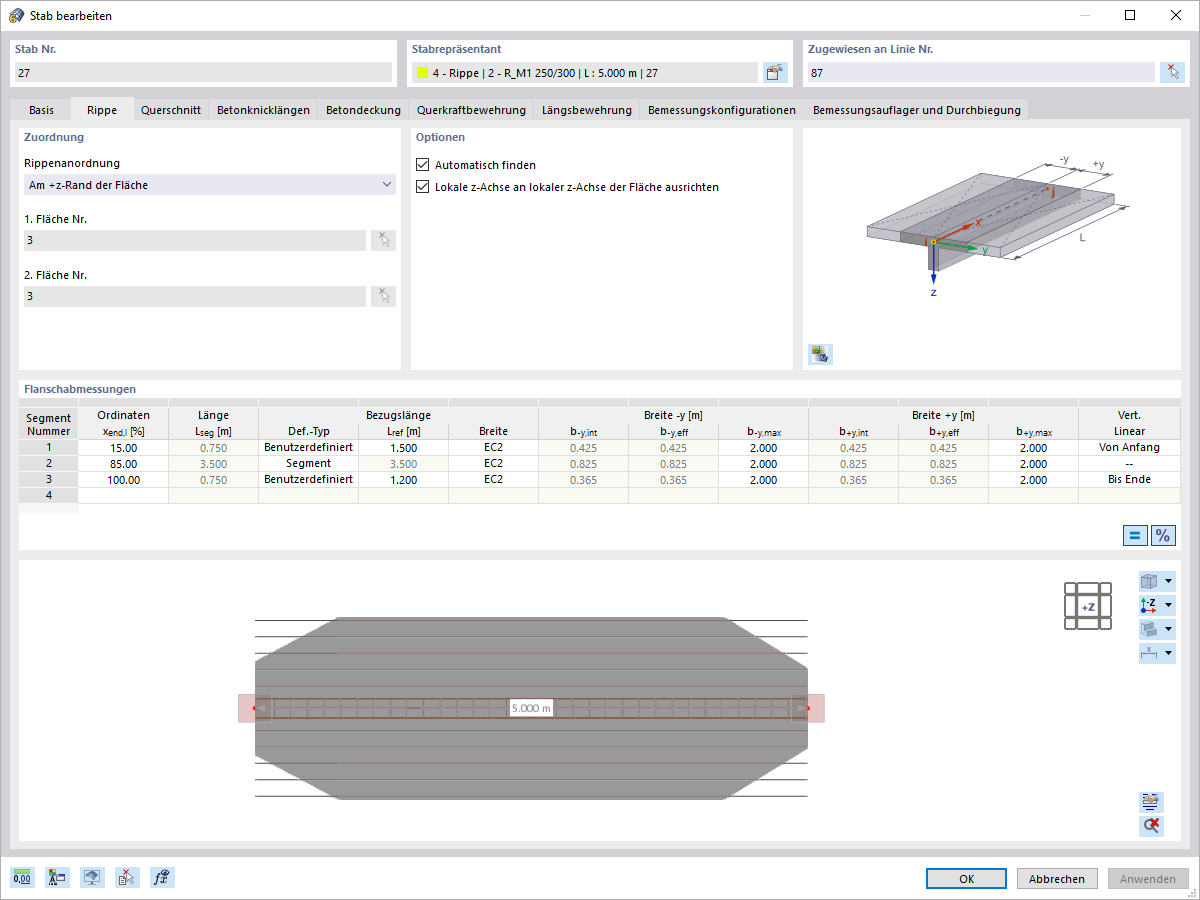

Das Bild zeigt die Eingabemöglichkeiten für Rippen bei der Betonbemessung, wo segmentweise die mitwirkende Plattenbreite von Plattenbalken definiert werden kann. In einem Stab können unterschiedliche Breiten durch Segmentierung angepasst werden, wobei der Übergang wahlweise abgestuft oder linear gewählt werden kann. Zusätzlich lässt sich bei der Bemessung festlegen, dass die Flächenbewehrung als Flanschbewehrung integriert wird.
26. März 2025
026975
Individuelle segmentweise Definition der mitwirkenden Flanschbreiten von Rippen
Definition unterschiedlicher Flanschbreiten von Plattenbalken zur Integration bei der Bemessung von Betonrippen.
Im Bild wird die Definition der mitwirkenden Plattenbreite von Plattenbalken innerhalb eines einzelnen Stabes dargestellt. Die unterschiedlichen Flanschbreiten können segmentweise variiert werden, und der Übergang zwischen ihnen kann entweder abgestuft oder linear erfolgen. Bei der Bemessung von Stahlbetonrippen wird die definierte Flächenbewehrung als Flanschbewehrung integriert.
30. Mai 2024
020841
Stahlbetonplatte mit Rippe
Modell einer Stahlbetonplatte mit Rippe und Unterzug im gerissenen Zustand II.
Das Bild zeigt ein Modell einer Stahlbetonplatte mit einer integrierten Rippe, die in einem gerissenen Zustand II dargestellt wird. Der Unterzug ist deutlich erkennbar und veranschaulicht die Verformungen unter Belastung. Die visuelle Darstellung fokussiert sich auf die strukturelle Stabilität im gerissenen Zustand und vermittelt essenzielle Informationen über die Materialverformung.
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 6 |
| Anzahl Linien | 7 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 1 |
| Anzahl Lastfälle | 2 |
| Gesamtgewicht | 16.500 t |
| Abmessungen (metrisch) | 6.000 x 5.000 x 0.350 m |
| Abmessungen (imperial) | 19.69 x 16.4 x 1.15 feet |
| Programmversion | 5.25.01 |
