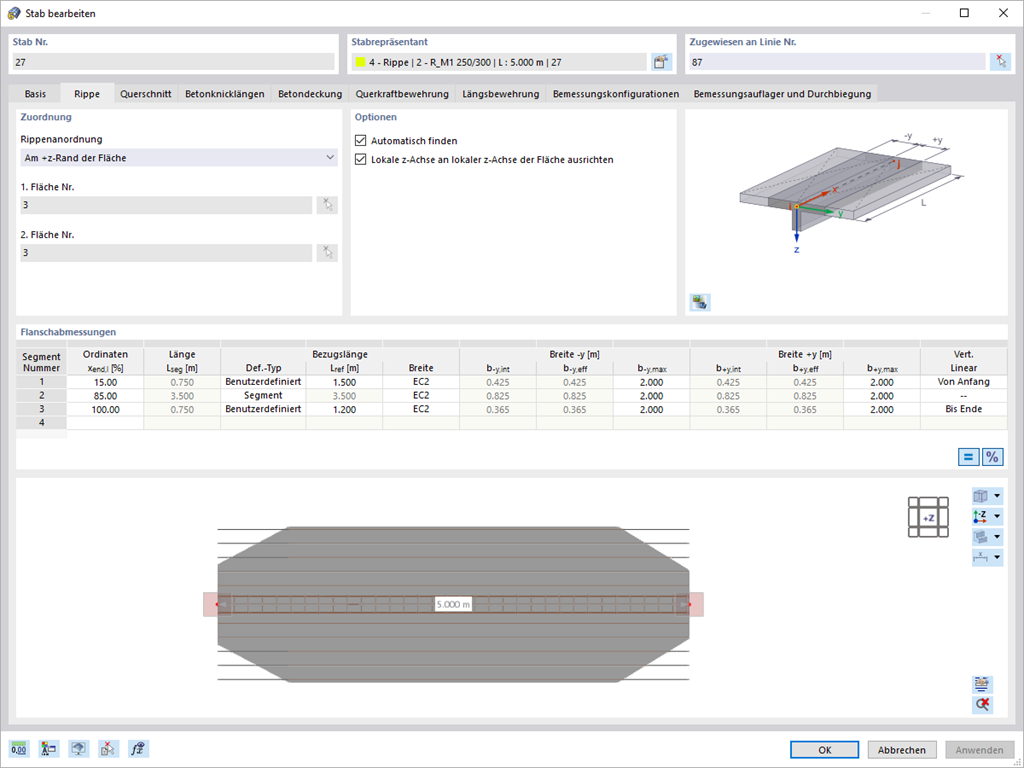

Innerhalb eines Stabes können Sie die Integrationsbreite und mitwirkende Plattenbreite von Plattenbalken (Rippen) mit unterschiedlichen Breiten definieren. Dabei wird der Stab in Segmente aufgeteilt. Sie können den Übergang zwischen den unterschiedlichen Flanschbreiten entweder abgestuft oder linear veränderlich vorgeben. Zusätzlich ermöglicht Ihnen das Programm, bei der Stahlbetonbemessung der Rippe die definierte Flächenbewehrung als Flanschbewehrung zu berücksichtigen.
Betonbemessung | Segmentweise Definition der mitwirkenden Plattenbreite von Plattenbalken
Haben Sie irgendwelche Fragen?
Veranstaltung
Länge: 00:00:00 min
Veranstaltung
Länge: 00:00:00 min
Länge: 00:00:00 min
Veranstaltung
Länge: 00:45:04 min
Länge: 00:51:57 min
Länge: 00:00:00 min
Länge: 01:06:57 min
Länge: 00:03:40 min
Der Ermüdungsnachweis nach EN 1992-1-1 ist für tragende Bauteile zu führen, welche großen Spannungsschwingbreiten und/oder vielen Lastwechseln ausgesetzt sind. Die Nachweise für den Beton und für die Bewehrung werden separat geführt. Es stehen zwei alternative Nachweismethoden zur Verfügung.
In diesem Artikel wird für Sie am Beispiel einer Platte aus Stahlfaserbeton beschrieben, welchen Einfluss die Verwendung unterschiedlicher Integrationsmethoden und einer unterschiedlichen Anzahl an Integrationspunkten auf das Berechnungsergebnis hat.
![Stützweiten anhand Bild 5.2 aus [1]](/de/webimage/039540/3493371/01_Abmessungen_DE.png?mw=512&hash=58b2bdc31c41aaa1922dee58cf4edd3750292f7b)
Um einen Unterzug oder Plattenbalken in RFEM 6 und dem Add-On 'Betonbemessung' richtig zu bemessen, ist die Ermittlung der 'Flanschbreiten' bei den Rippenstäben entscheidend. Dieser Beitrag geht auf die Eingabemöglichkeiten bei einem Zweifeldträger und die Berechnung der Flanschabmessungen nach EN 1992-1-1 ein.
Wenn regelmäßige Strukturen berechnet werden müssen, ist oft die Eingabe nicht kompliziert, sondern zeitaufwändig. Die Automation der Eingabe kann dann wertvolle Zeit sparen. Im vorliegenden Fall ist die Aufgabe, die Geschosse eines Hauses als einzelne Bauzustände zu betrachten. Die Eingabe soll mithilfe eines C# Programms erfolgen, sodass der Nutzer die Elemente der einzelnen Etagen nicht händisch eingeben muss.
Mit dem Add-On Betonbemessung können Sie für Stäbe und Flächen den Ermüdungsnachweis nach EN 1992-1-1, Kapitel 6.8 führen.
Für den Ermüdungsnachweis sind in den Bemessungskonfigurationen zwei Verfahren bzw. Nachweisstufen optional wählbar:
- Nachweisstufe 1: Vereinfachter Nachweis nach 6.8.6 und 6.8.7(2): Der vereinfachte Nachweis wird für die häufige Einwirkungskombination gemäß EN 1992-1-1, Kapitel 6.8.6 (2), und EN 1990, Gl. (6.15b), mit den im Gebrauchszustand relevanten Verkehrslasten geführt. Für den Bewehrungsstahl wird eine maximale Spannungsschwingbreite nach 6.8.6 nachwegwiesen. Die Betondruckspannung wird über die zulässige Ober- und Unterspannung nach 6.8.7(2) nachgewiesen.
- Nachweisstufe 2: Nachweis der schädigungsäquivalenten Spannung nach 6.8.5 und 6.8.7(1) (vereinfachter Betriebsfestigkeitsnachweis): Der Nachweis über schadensäquivalente Schwingbreiten wird für die Ermüdungskombination gemäß EN 1992-1-1, Kapitel 6.8.3, Gl. (6.69), mit der speziell definierten zyklischen Einwirkung Qfat geführt.
Im Add-On Betonbemessung steht Ihnen die Erdbebenbemessung für Stahlbetonstäbe gemäß EC 8 zur Verfügung. Dies umfasst u. a. folgende Funktionalitäten:
- Erdbebenbemessungskonfigurationen
- Unterscheidung der Duktilitätsklassen DCL, DCM, DCH
- Möglichkeit der Übernahme des Verhaltensbeiwertes aus der dynamischen Analyse
- Prüfen des Grenzwertes für den Verhaltensbeiwert
- Kapazitätsnachweise 'Strong column – weak beam'
- Konstruktionsregeln für den Nachweis der Krümmungsduktilität
- Konstruktionsregeln für örtliche Duktilität
Im Add-On Betonbemessung können Sie beliebige RSECTION-Querschnitte bemessen. Die Betondeckung, Querkraft- und Längsbewehrung definieren Sie direkt in RSECTION.
Nach dem Import des bewehrten RSECTION-Querschnitts in RFEM 6 oder RSTAB 9 können Sie diesen für die Bemessung im Add-On Betonbemessung verwenden.
Zum Erklärvideo
Das Statikprogramm gibt Ihnen alle geführten Nachweise der Bemessungsnorm übersichtlich aus. Für jeden Bemessungsnachweis müssen Sie ein Ausnutzungskriterium bestimmen. Zusätzlich zu den Nachweisen der Tragfähigkeit und Gebrauchstauglichkeit überprüft das Programm auch die konstruktiven Regeln der Norm. Jeder Bemessungsnachweis bringt entsprechende Bemessungsdetails ein, in denen die Eingangswerte, die Zwischenergebnisse und die Endergebnisse strukturiert angeordnet sind. In einem Infofenster finden Sie unter den Bemessungsdetails eine detaillierte Anzeige des Berechnungsablaufs mit angesetzten Formeln, Normenquellen und Ergebnissen.
