9. März 2024
027623
Spannung in der Gurtverbindung
Gurtverbindung, Spannung
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 109 |
| Anzahl Linien | 122 |
| Anzahl Stäbe | 6 |
| Anzahl Flächen | 53 |
| Anzahl Volumenkörper | 4 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,208 t |
| Abmessungen (metrisch) | 0,472 x 3,000 x 0,320 m |
| Abmessungen (imperial) | 1.55 x 9.84 x 1.05 feet |
30. Mai 2024
027470

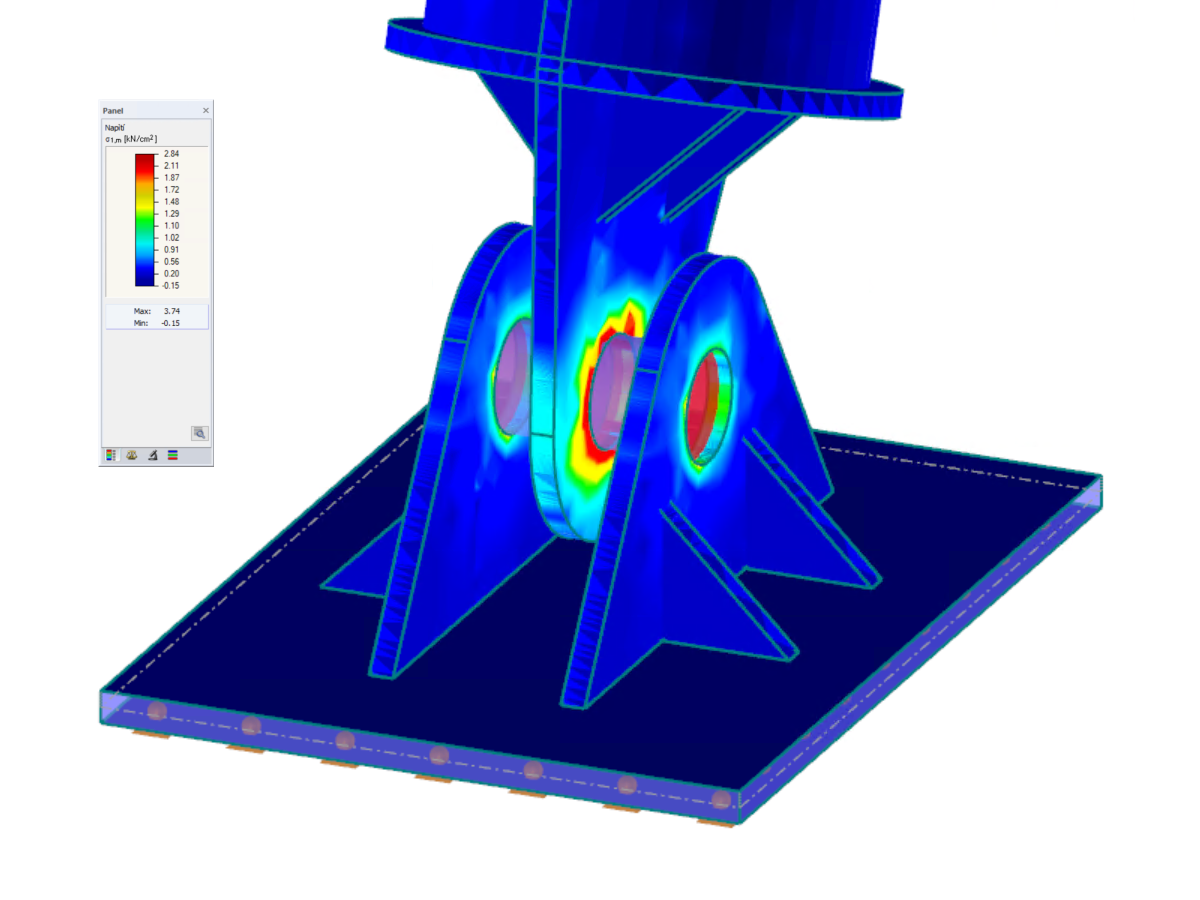

Zugspannung an der Lagerung der Stahlstütze
Gelenkige Lagerung der Stahlstütze, Zugspannung
Verwendet in
3D-Modell
Spezifikationen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 68 |
| Anzahl Linien | 54 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 20 |
| Gesamtgewicht | 0,299 t |
| Abmessungen (metrisch) | 1,037 x 0,692 x 1,229 m |
| Abmessungen (imperial) | 3.4 x 2.27 x 4.03 feet |
| Programmversion | 5.26.02 |
30. Mai 2024
014026

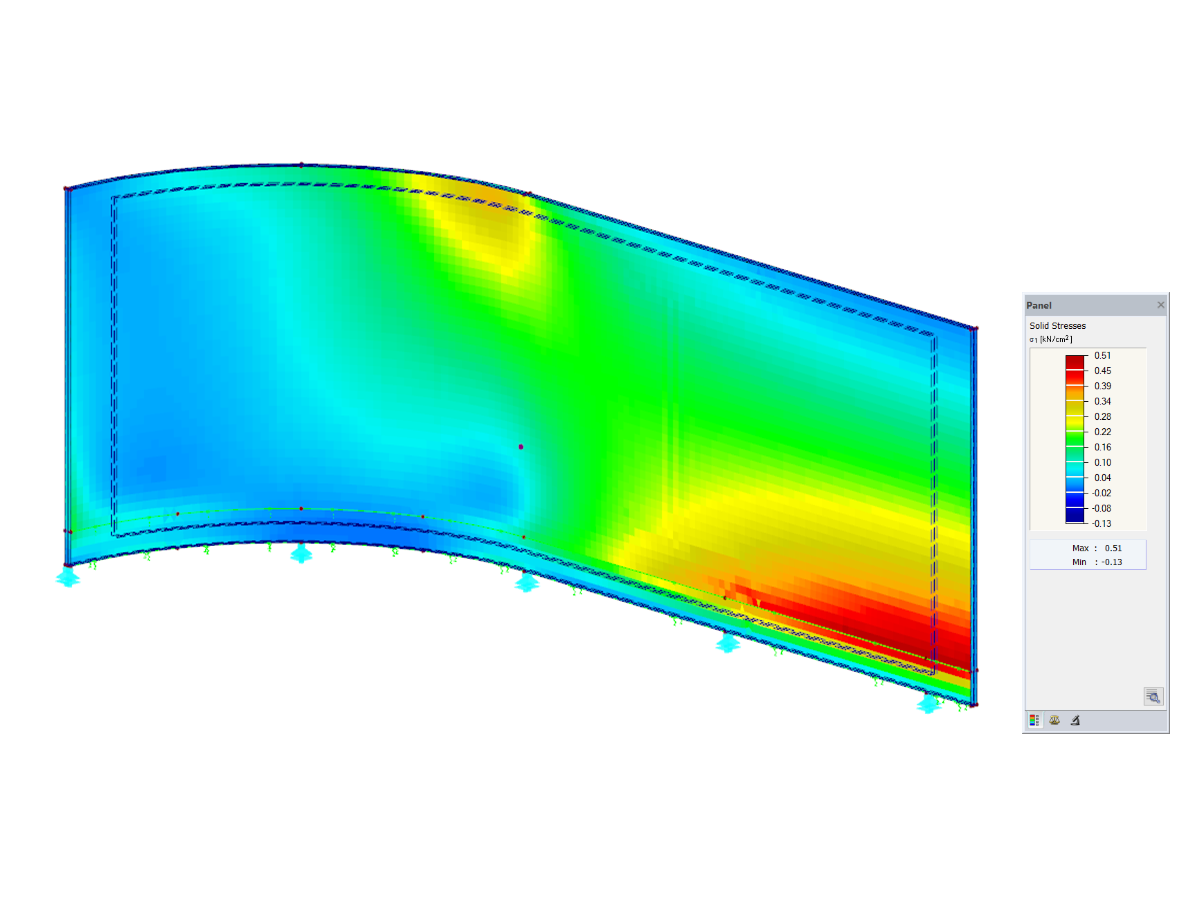

Anzeige Hauptspannungen
3D-Modell
Spezifikationen
| Anzahl Knoten | 74 |
| Anzahl Linien | 80 |
| Anzahl Flächen | 16 |
| Anzahl Volumenkörper | 3 |
| Anzahl Lastfälle | 2 |
| Gesamtgewicht | 0.233 t |
| Abmessungen (metrisch) | 3.952 x 1.952 x 2.052 m |
| Abmessungen (imperial) | 12.97 x 6.4 x 6.73 feet |
| Programmversion | 5.24.01 |

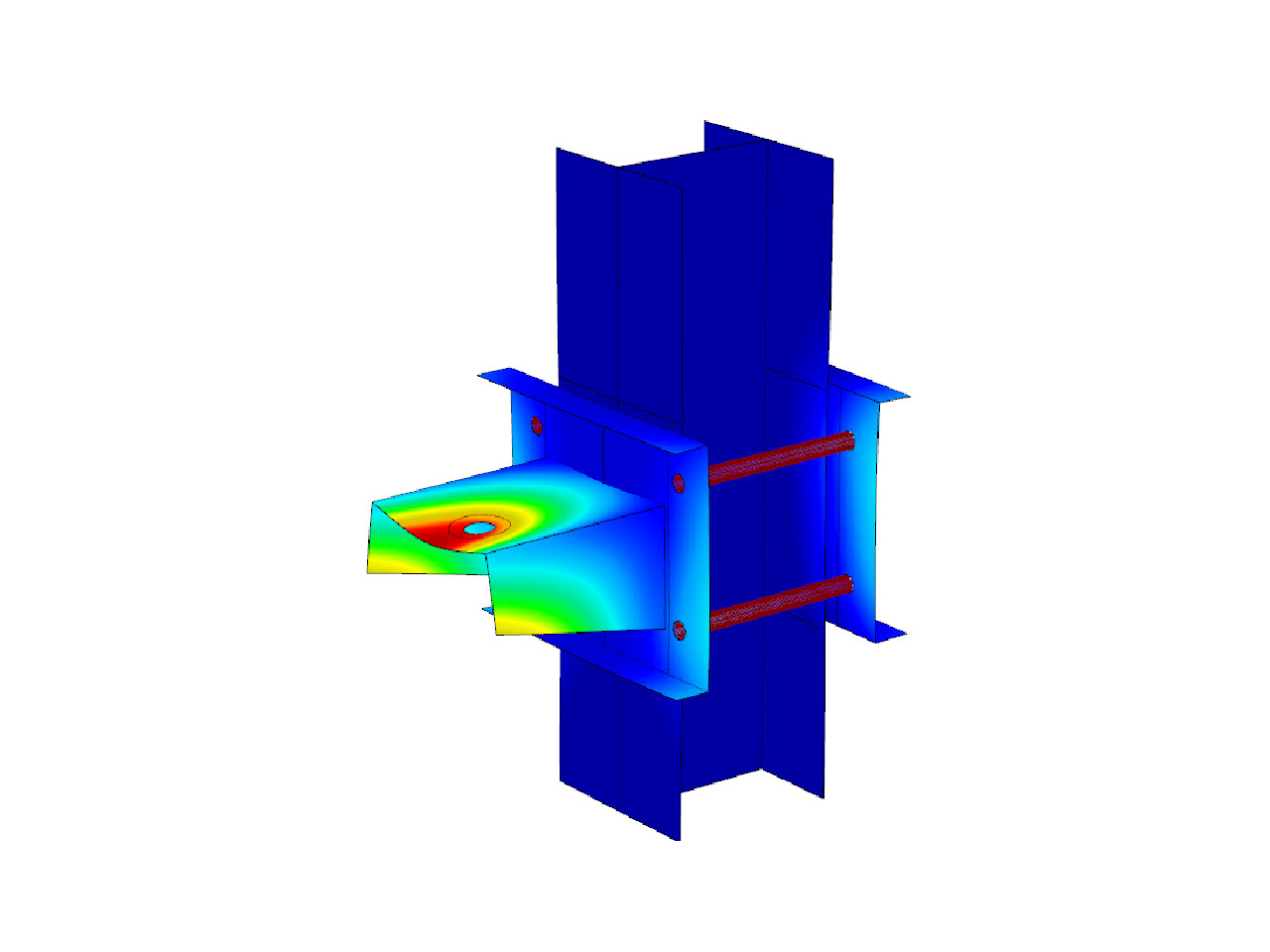

RFEM-Modell einer Montage anhand Steggurtkörpers
Gurtsystem
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 109 |
| Anzahl Linien | 122 |
| Anzahl Stäbe | 6 |
| Anzahl Flächen | 53 |
| Anzahl Volumenkörper | 4 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,208 t |
| Abmessungen (metrisch) | 0,472 x 3,000 x 0,320 m |
| Abmessungen (imperial) | 1.55 x 9.84 x 1.05 feet |
30. Mai 2024
022681
System einer Gurtverbindung, Verformungssimulation von RFEM
System einer Gurtverbindung, Verformung
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 109 |
| Anzahl Linien | 122 |
| Anzahl Stäbe | 6 |
| Anzahl Flächen | 53 |
| Anzahl Volumenkörper | 4 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,208 t |
| Abmessungen (metrisch) | 0,472 x 3,000 x 0,320 m |
| Abmessungen (imperial) | 1.55 x 9.84 x 1.05 feet |
