Spannungsergebnisse des Anschluss-Teilmodells in RFEM

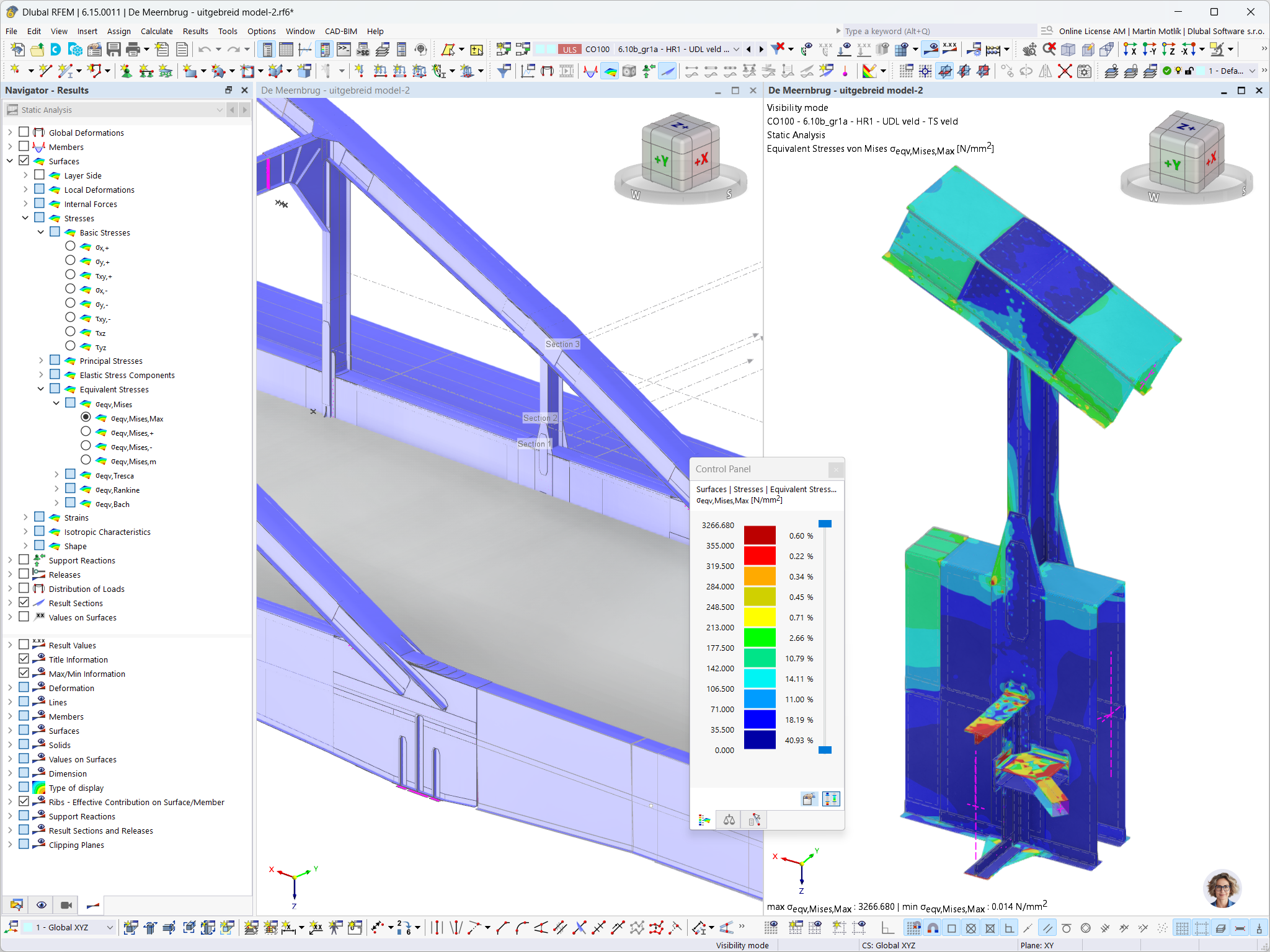

Äquivalente von-Mises-Spannungen in einem Untermmodell einer genieteten Verbindung einer Stahlbogenbrücke in RFEM
Äquivalente von-Mises-Spannungen im Teilsystem der Nietverbindung unter einer globalen Lastkombination. Ergebnisse dieser Art bildeten die Grundlage für den Nachweis der Grenzzustände der Tragfähigkeit und der Ermüdung der Verbindungen. Modell © Witteveen+Bos | Screenshot © Dlubal Software
3D-Modell
Kein Download möglich
Kundenprojekt / Nur Ansicht
Mehr über 3D-Modell
Spezifikationen
| Anzahl Knoten | 91189 |
| Anzahl Linien | 68997 |
| Anzahl Stäbe | 52910 |
| Anzahl Flächen | 3690 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 393 |
| Anzahl Lastkombinationen | 50 |
| Anzahl Ergebniskombinationen | 102 |
| Gesamtgewicht | 2757,414 t |
| Abmessungen (metrisch) | 181,240 x 20,656 x 19,540 m |
| Abmessungen (imperial) | 594.62 x 67.77 x 64.11 feet |
