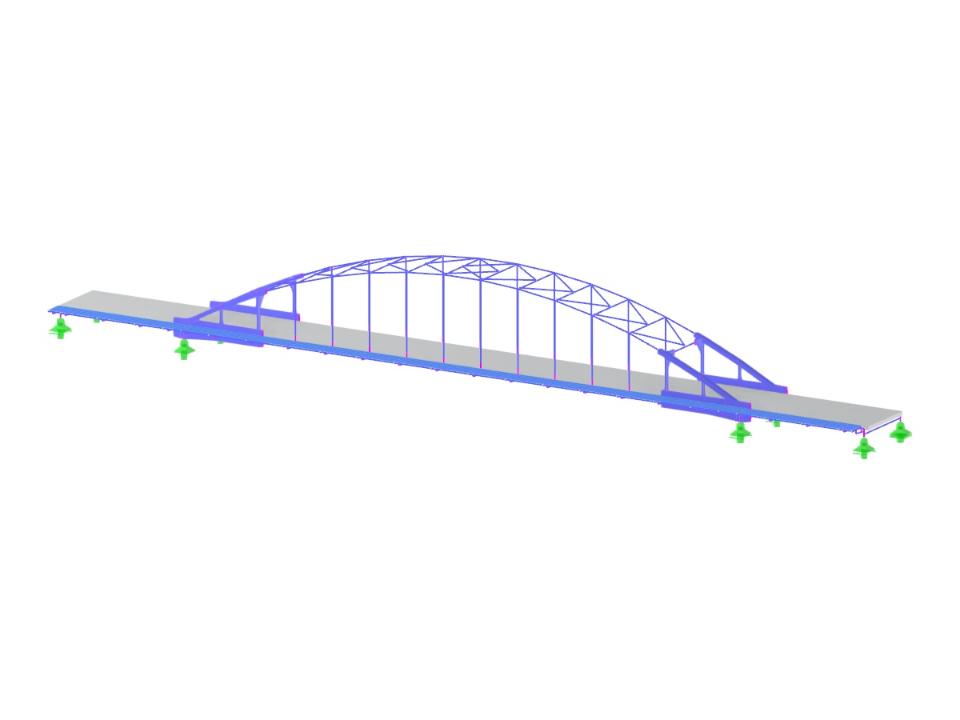

Gesamtmodell einer 1936 gebauten genieteten Stahlbogenbrücke, kombiniert mit detaillierten 3D-Teilmodellen der historischen Anschlüsse. Die Bögen, Filehauptträger, Querträger, Längsträger, Hänger und Windverbände werden als Stäbe modelliert, viele davon mit RSECTION-Profilen, die die besondere zusammengesetzte Form der Originalquerschnitte nachbilden. Dieses Projekt wurde für die Dlubal Community Awards 2026 eingereicht.
Tragwerksplanung: Witteveen+Bos (www.witteveenbos.com)
Modell verwendet in
Stahlbogenbrücke mit genieteten Teilmodellen der Verbindungen
Kein Download möglich
Kundenprojekt / Nur Ansicht
| Anzahl Knoten | 91189 |
| Anzahl Linien | 68997 |
| Anzahl Stäbe | 52910 |
| Anzahl Flächen | 3690 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 393 |
| Anzahl Lastkombinationen | 50 |
| Anzahl Ergebniskombinationen | 102 |
| Gesamtgewicht | 2757,414 t |
| Abmessungen (metrisch) | 181,240 x 20,656 x 19,540 m |
| Abmessungen (imperial) | 594.62 x 67.77 x 64.11 feet |
